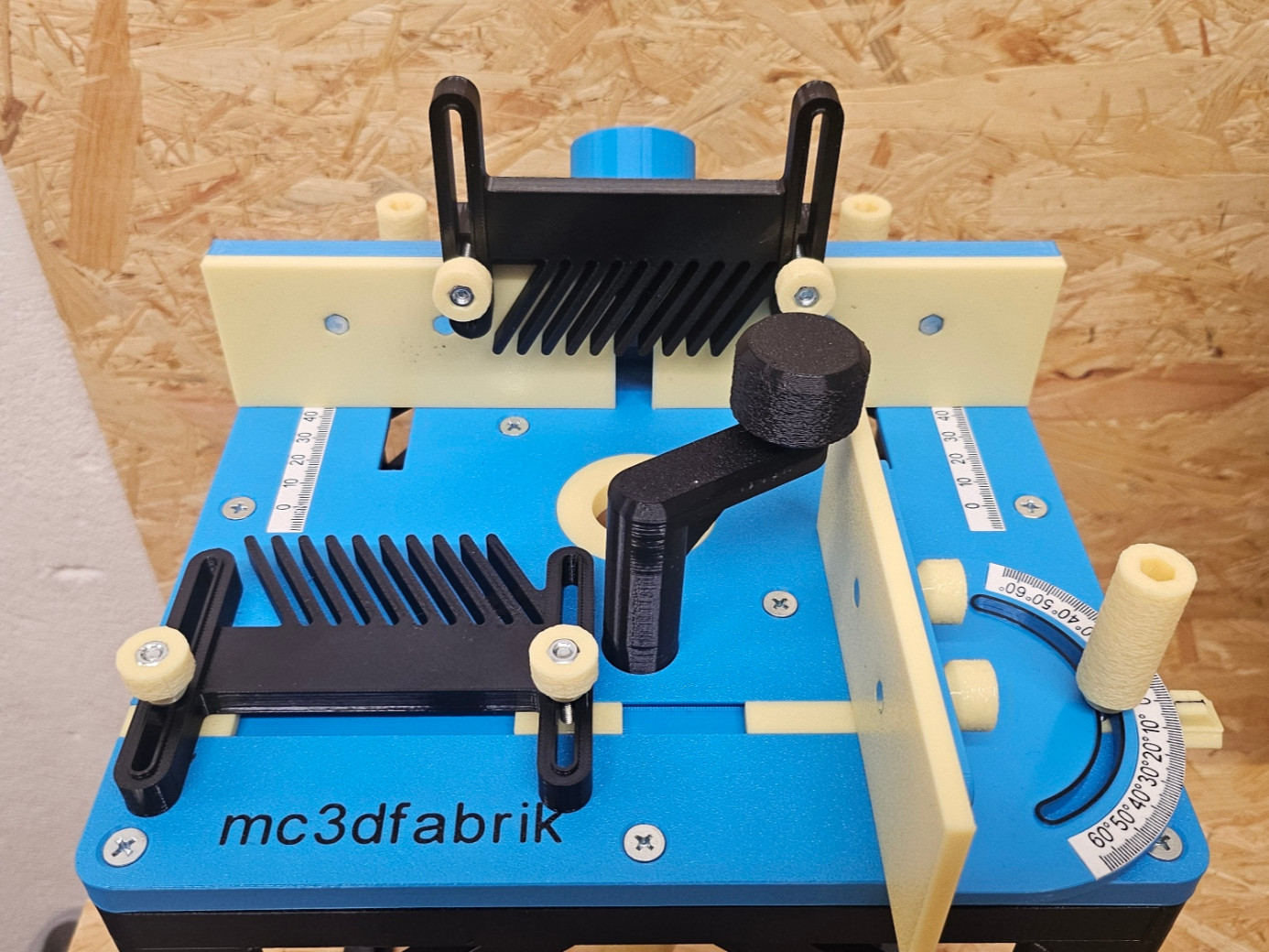

Ultimative Frästisch mit Fräsmotorlift 240x230mm

    Nach der großen Frästisch-Variante wurde auch die kleinere Variante konstruiert und gedruckt. Wie der große Frästisch besteht auch der kleine aus drei Hauptteilen. Dies sind die Grundplatte mit Schiebestock, Winkelschieber und Federkamm, der Fräsmotorlift und das Untergestell. Für alle Druckteile habe ich PETG verwendet.  Die Grundplatte hat die Maße 240 x 230 mm und ist für alle Drucker mit einem Druckbett ab 250 x 250 mm konzipiert. Der Fräsmotorlift ist für alle Fräser mit 65 mm Durchmesser geeignet; für breitere Motoren werden die Teile von mir nachträglich angepasst.   Montage:   Das Untergestell besteht aus zwei Teilen, die mittels gedruckter Verbinder verbunden werden. Die Grundplatte wird mit M5-Einschmelzmuttern und M5-Innensechskantschrauben verbunden.    Der Fräsmotorlift besteht aus zwei Teilen. Trägerplatte und Motorhalter. In die Trägerplatte werden drei Präzisionswellen mit einem Durchmesser von 8 mm und einer Länge von 120 mm eingepresst. Ich habe die Wellen zusätzlich mit 2K-Epoxidkleber zusammengeklebt. In den Motorhalter werden drei Lager des Typs LM8LUU eingepresst. Auf der Unterseite der Trägerplatte wird ein Lager 608-ZZ zusammen mit einem kleinen Sicherungsteil fest eingebaut. Durch das Lager wird eine Gewindestange M8 mit einer Länge von 120 mm geführt, die mit zwei M8-Sicherungsmuttern fixiert wird. In den Motorhalter wird eine Verbindungsmutter M8 x 30 mm eingepresst.   Der Zusammenbau von Fence, Federkamm und Winkelschieber kann anhand der Bilder nachvollzogen werden.   Eine größere Variante des Frästisches mit einer Grundplatte in der Größe von 240 x 230 mm finden Sie unter :   https://makerworld.com/de/models/3365319-ultimate-router-table-with-router-motor-lift-300x2?from=search#profileId-3826954   Boost MeWenn Ihnen gefällt, was ich entworfen habe, wäre ich sehr dankbar, wenn Sie mein Modell boosten könnten. Das hilft mir wirklich und ist eine großartige Möglichkeit, Ihre Unterstützung zu zeigen. Vielen Dank.  Liste mit den benötigten Teilen Untergestell und GrundplatteInnensechskantschraube M5 x 20 mm12 Stk.  Mutter M5      4 Stk.  Einschmelzmutter M5   8 Stk.  FräsmotorliftZylinder Innensechskantschraube  M5 x 16mm 4 Stk. für Festhaltung der Motor Unterlegscheiben M5 4 Stk. für Festhaltung der MotorMutter M5           4 Stk. für Festhaltung der MotorInnensechskantschraube M4 x 12mm (für Lager)2 Stk. Festhaltung der Kugellager an die TrägerplatteMutter M4 (für Lager)2 Stk. Festhaltung der Kugellager an die TrägerplatteVerbindungsmutter M8 x 30mm1 Stk.  Gewindestange M8 x 120mm1 Stk.  Sicherungsmutter M8 2 Stk. Verbindung der Gewindestange und KugellagerKugellager 608-ZZ1 Stk.  Kugellager LM8LUU3 Stk.  Präzisionswelle 8 x 120mm3 Stk.  Druckfeder 9,9 x 43mm3 Stk.  FenceSechskantschrauben M4 x 25mm4 Stk.  Sechskantschrauben M4 x 30mm2 Stk.  Mutter M4 6 Stk.  Unterlegscheiben M46 Stk.  FederkammSechskantschrauben M4 x 25mm4 Stk.  Mutter M4 4 Stk.  Unterlegscheiben M4 4 Stk.  WinkelschieberSechskantschrauben M4 x 10mm1 Stk.  Sechskantschrauben M4 x 20mm2 Stk.  Sechskantschrauben M4 x 30mm1 Stk.  Mutter M43 Stk.  Sicherungsmutter M41 Stk.  Unterlegscheiben M4 4 Stk.
