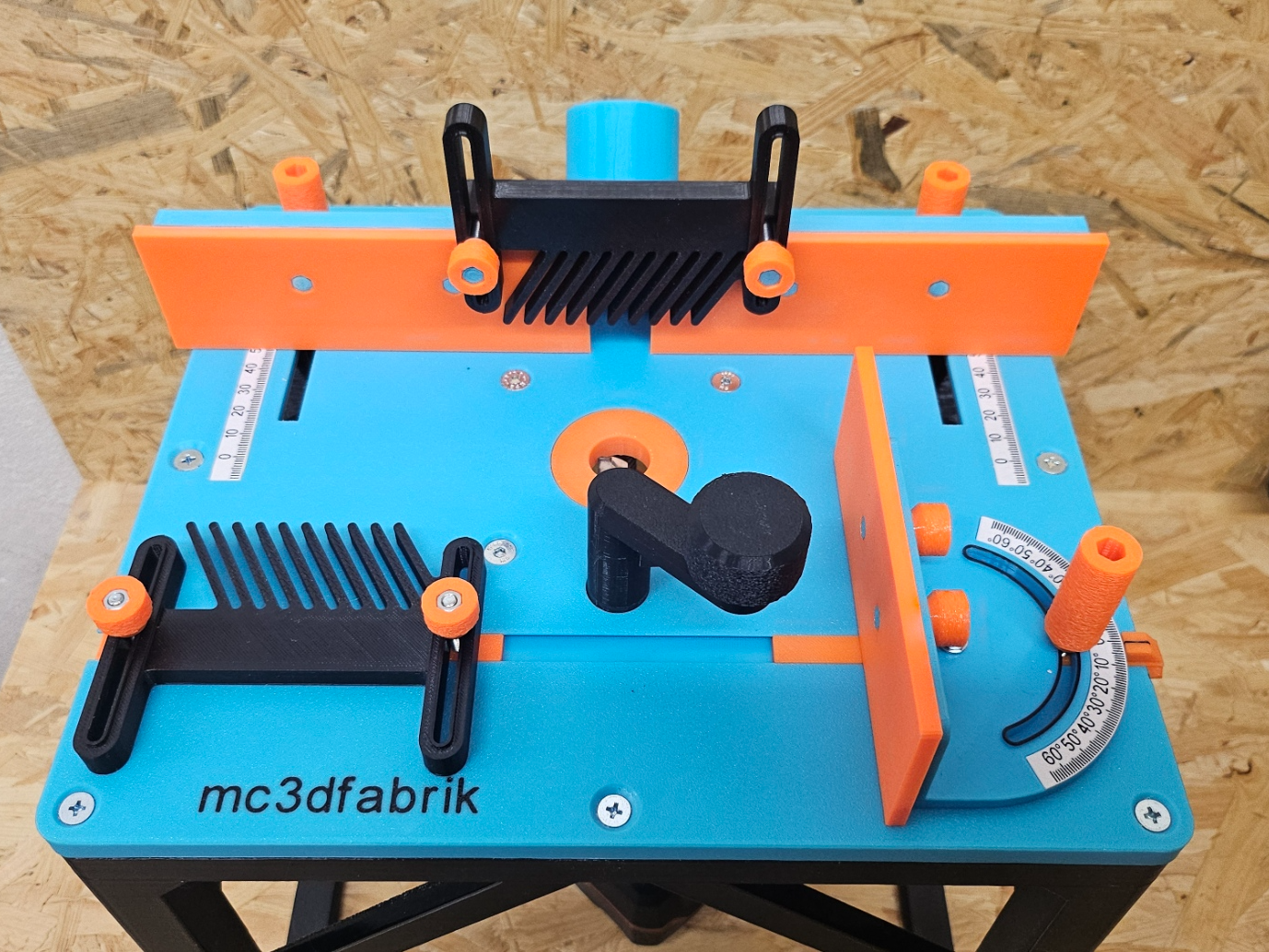

Ultimative Frästisch mit Fräsmotorlift 300x260mm

Nach langer Suche nach einem Frästisch für die Akku-Oberfräse habe ich mich entschieden, einen selbst zu konstruieren und zu bauen. Der Tisch besteht aus drei Hauptteilen.  Grundplatte mit Schiebestock, Winkelschieber und Federkamm, Fräsmotorlift, Untergestell.   Für alle Druckteile habe ich PETG verwendet.  Die Grundplatte hat die Maße 300 x 260 mm und ist für Drucker der H-Serie konzipiert. Der Fräsmotorlift ist für alle Fräser mit 65 mm Durchmesser geeignet, für die breiteren Motoren werden die Teile nachträglich von mir angepasst.   Montage:   Das Untergestell besteht aus zwei Teilen, die mittels M5-Einschmelzmuttern und M5-Innensechskantschrauben verbunden werden. Die Grundplatte wird auf gleiche Weise mit dem Untergestell verbunden.    Der Fräsmotorlift besteht aus zwei Teilen: Trägerplatte und Motorhalter. Drei Präzisionswellen mit einem Durchmesser von 8 mm und einer Länge von 120 mm werden in die Trägerplatte eingepresst. Ich habe die Wellen zusätzlich mit 2K-Epoxidkleber zusammengeklebt. In den Motorhalter werden drei Lager LM8LUU eingepresst. Auf der Unterseite der Trägerplatte wird ein Lager 608-ZZ mit einem kleinen Sicherungsteil fest eingebaut. Durch das Lager kommt eine Gewindestange M8 mit einer Länge von 120 mm, die mittels zwei M8-Sicherungsmuttern festgehalten wird. In den Motorhalter wird eine Verbindungsmutter M8 x 30 mm eingepresst.   Der Zusammenbau von Fence, Federkamm und Winkelschieber kann anhand der Bilder nachvollzogen werden.   Boost MeWenn Ihnen gefällt, was ich entworfen habe, wäre ich sehr dankbar, wenn Sie mein Modell boosten könnten. Das hilft mir wirklich und ist eine großartige Möglichkeit, Ihre Unterstützung zu zeigen. Vielen Dank.  Liste mit den benötigten Teilen Untergestell und GrundplatteInnensechskantschraube M5 x 20 mm16 Stk.  Mutter M5      4 Stk.  Einschmelzmutter M5   2 Stk.  FräsmotorliftZylinder Innensechskantschraube  M5 x 16mm 4 Stk. für Festhaltung der Motor Unterlegscheiben M5 4 Stk. für Festhaltung der MotorMutter M5           4 Stk. für Festhaltung der MotorInnensechskantschraube M4 x 12mm (für Lager)2 Stk. Festhaltung der Kugellager an die TrägerplatteMutter M4 (für Lager)2 Stk. Festhaltung der Kugellager an die TrägerplatteVerbindungsmutter M8 x 30mm1 Stk.  Gewindestange M8 x 120mm1 Stk.  Sicherungsmutter M8 2 Stk. Verbindung der Gewindestange und KugellagerKugellager 608-ZZ1 Stk.  Kugellager LM8LUU3 Stk.  Präzisionswelle 8 x 120mm3 Stk.  Druckfeder 9,9 x 43mm3 Stk.  FenceSechskantschrauben M4 x 25mm4 Stk.  Sechskantschrauben M4 x 30mm2 Stk.  Mutter M4 6 Stk.  Unterlegscheiben M46 Stk.  FederkammSechskantschrauben M4 x 25mm4 Stk.  Mutter M4 4 Stk.  Unterlegscheiben M4 4 Stk.  WinkelschieberSechskantschrauben M4 x 10mm1 Stk.  Sechskantschrauben M4 x 20mm2 Stk.  Sechskantschrauben M4 x 30mm1 Stk.  Mutter M43 Stk.  Sicherungsmutter M41 Stk.  Unterlegscheiben M4 4 Stk.
