Topf-Deckel - Halter - Parametrisch

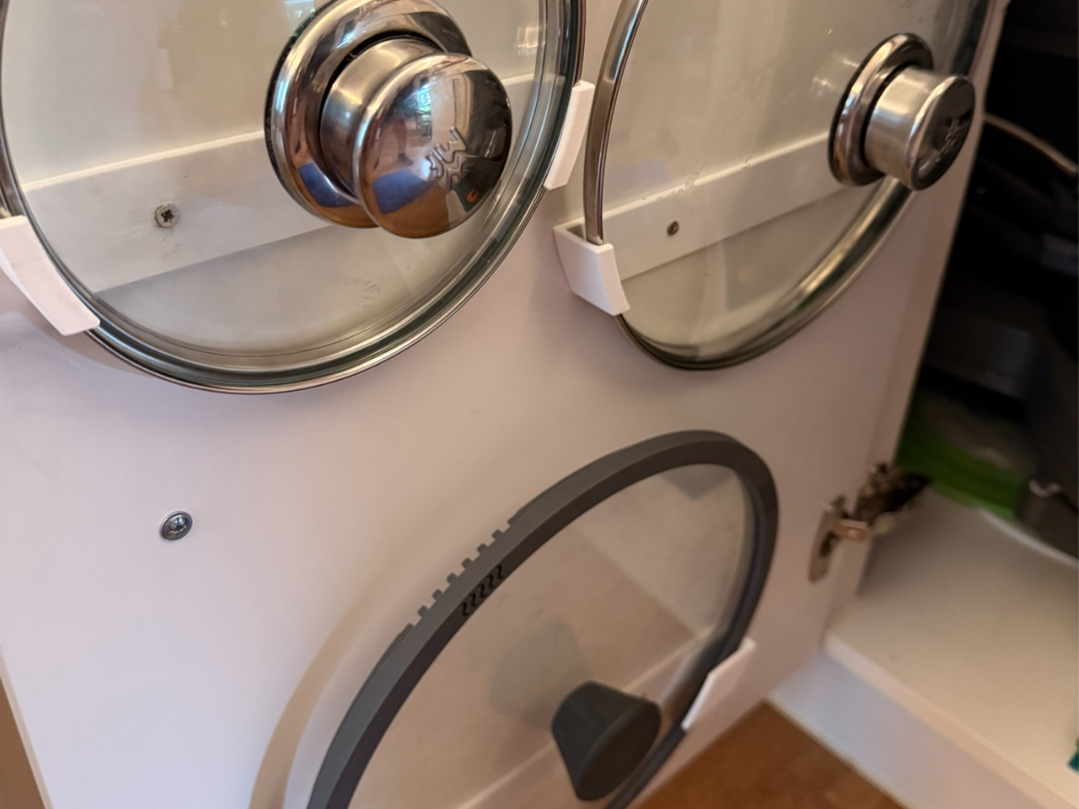

Parametrischer Topfdeckelhalter Dieser Halter wird innen an einer Schranktür montiert und hält Topfdeckel platzsparend und griffbereit. Das Modell ist parametrisch ausgelegt und kann an unterschiedliche Deckelgrößen und Deckelformen angepasst werden.Parameter lidDiameter – Durchmesser des Deckels. Dieser Wert bestimmt den Abstand zwischen den beiden Halteenden. lidDepth – Höhe bzw. Tiefe des Deckels. Gemeint ist die Höhe des Deckelrands, wenn der Deckel flach auf einem Tisch liegt. Der Wert bestimmt den Abstand der Auflage von der Schranktür. thickness – Materialstärke der gedruckten Halterung. screw – Durchmesser der Befestigungsbohrungen für die Schrauben. lidOverlap – Überdeckung des Deckelrands durch die seitlichen Halteenden. Ein größerer Wert hält den Deckel sicherer, ein kleinerer erleichtert das Einsetzen. Wenn die Deckel stark gewölbt sind - wie im Bild die oberen beiden, wählen Sie einen sehr kleinen Wert - z.B. 5mm. Beispielwerte für einen stark gewölbten Deckel Deckeldurchmesser: 215 mm Deckeltiefe: 16 mm Materialstärke: 3,2 mm Schraubendurchmesser: 2,5 mm Deckelüberdeckung: 5 mm Bitte vor dem Druck den eigenen Deckel messen und insbesondere lidDiameter sowie lidDepth anpassen. Boost Me
