Electronics Panel & Enclosure Generator V2

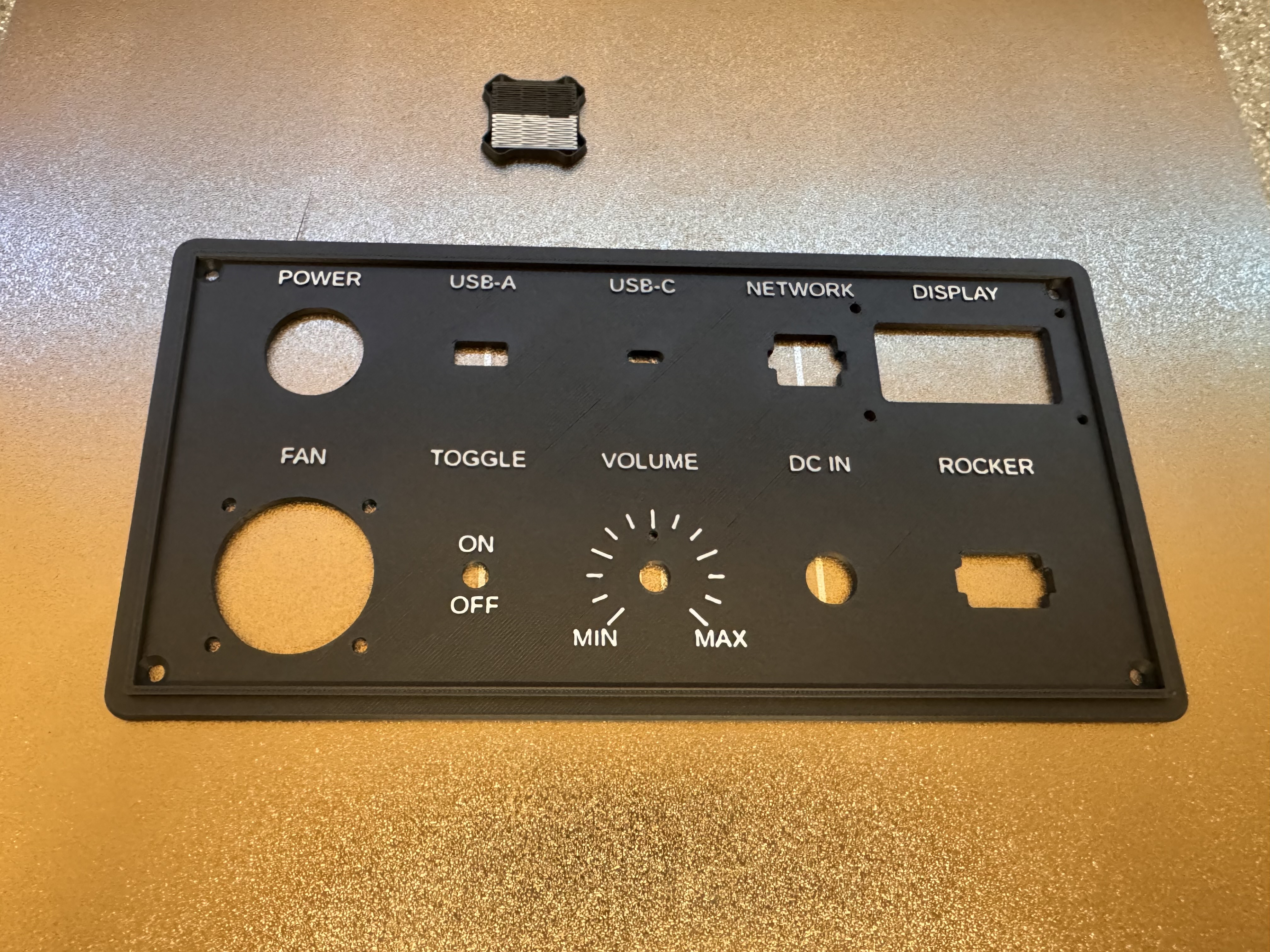

Boost MeThank You :) The Boosts help to create new models :)  Parametrischer Elektronik-Panel- & Gehäuse-Generator V2 Erstellen Sie vollständig angepasste Frontplatten und passende Elektronikgehäuse direkt in MakerWorlds Parametric Model Maker. Der Generator kombiniert eine frei konfigurierbare Frontplatte, komponentenspezifische Ausschnitt-Voreinstellungen, Lüftergitter, Beschriftungen, ein automatisch passendes Gehäuse, PCB-Halterungen, Lüftungsöffnungen und verschiedene Montageoptionen in einer einzigen OpenSCAD-Datei. Ideal für Bedienfelder, Netzteile, Werkstattausrüstung, Prüfstände, Mikrocontroller-Projekte, Modellbau, Audioelektronik und individuelle Elektronikgehäuse. Panel und Gehäuse Sie können wahlweise erzeugen: nur das Panel nur das Gehäuse Panel und Gehäuse Assembly-Vorschau Die Gehäuseabmessungen werden automatisch aus der Panelgröße abgeleitet. Das Panel sitzt auf einer umlaufenden mechanischen Führung des Gehäuses. Bei den Standardwerten besitzt die 2,4-mm-Gehäusewand eine 1,2-mm starke innere Führung, die 1 mm höher läuft und in eine passende Nut auf der Unterseite des Panels greift. Dadurch werden die Gehäusewände beim Verschrauben zusätzlich stabilisiert. Anpassbares Panel Verfügbare Einstellungen umfassen: Panelbreite und -höhe Panelstärke abgerundete Ecken obere Fase optionaler erhöhter Rand vier optionale Befestigungslöcher Senkungen manuelle oder automatische Ausschnittanordnung optionaler Paneltitel gravierte oder erhabene Beschriftungen optionale Mehrfarben-Beschriftungen Das Modell besitzt eine vollständig flache Unterseite und ist für direkten FDM-Druck ausgelegt. Bis zu 10 frei konfigurierbare Panel-Ausschnitte Jeder Ausschnitt kann: aktiviert oder deaktiviert individuell positioniert frei gedreht automatisch angeordnet mit Befestigungslöchern kombiniert mit Verdrehsicherung versehen mit seitlichen Reliefs versehen separat beschriftet werden Die Auswahl None deaktiviert den entsprechenden Ausschnitt. Umfangreiche Komponenten-Presets Neben frei definierbaren Grundformen stehen zahlreiche fertige Presets zur Verfügung. Grundformen Rundloch Schlitz Rechteck abgerundetes Rechteck USB, Netzwerk und Display USB-A USB-B USB-C RJ45 Display Bedienelemente Kippschalter Wippschalter Potentiometer Drehgeber Leistungs- und Stromanschlüsse IEC C14 IEC C14 + Schalter IEC C14 + Sicherung IEC C14 + Schalter + Sicherung IEC C8 2-polig IEC C8 + Schalter IEC C8 + Sicherung IEC C8 + Schalter + Sicherung DC Barrel 5.5 × 2.1 mm DC Barrel 5.5 × 2.5 mm XT60 XT60E-M XT60E-F XT60EW-M XT60 Press-Fit Labor- und Signalanschlüsse 4-mm-Bananenbuchse M6 isolierte 4-mm-Bananenbuchse M12 3,5-mm-Klinkenbuchse RCA / Cinch BNC SMA M12 Sensor Panel Connector Rundstecker GX12 GX16 GX20 Kabelverschraubungen PG: PG7 PG9 PG11 PG13.5 PG16 PG21 Metrisch: M12 M16 M20 M25 M32 Weitere Presets Neutrik D 24 mm D-Series Custom verschiedene Lüftergrößen benutzerdefinierter Lüfter Die Presets sind praktische Ausgangswerte. Da sich reale Komponenten je nach Hersteller unterscheiden können, sollte das tatsächliche Bauteil vor dem endgültigen Druck immer gemessen werden. Lüfterausschnitte Unterstützte Standardgrößen umfassen unter anderem: 40 mm 60 mm 80 mm 92 mm 120 mm Custom Fan Die Lüfteröffnung enthält automatisch das passende Befestigungslochmuster. Verfügbare Grundgitter: Open Circle Cross Radial Slots Honeycomb Concentric Rings Zusätzlich kann ein Fine Grid über das gewählte Grundgitter gelegt werden. Beispiel: Concentric Rings + Fine Grid Das Fine Grid ist standardmäßig auf eine 0,4-mm-Düse ausgelegt: 0,4 mm Material 0,4 mm Öffnung frei einstellbare Gitterhöhe von 0,2 bis 1,0 mm Damit können mechanisch stabile Lüftergitter zusätzlich gegen groben Staub oder Fremdkörper geschützt werden. Automatische Beschriftungen Für viele Komponenten kann automatisch ein sinnvoller Standardtext erzeugt werden. Beispiele: IEC C14 → POWER USB-C → USB-C RJ45 → NETWORK Lüfter → FAN DC Barrel → DC IN Audio Jack → AUDIO M12 Sensor → SENSOR GX16 → GX16 Kabelverschraubung → CABLE Ein eigener Text überschreibt jederzeit die automatische Beschriftung. Individuelle Labels Jeder Ausschnitt kann zusätzlich vollständig individuell beschriftet werden. Einstellbar sind: Text graviert oder erhaben Position oben, unten, links oder rechts Textgröße Tiefe bzw. Höhe Abstand zur Komponente X-/Y-Offset Rotation Optional können nur die Beschriftungen mit einer separaten Farbe erzeugt werden. Standardmäßig ist die Beschriftungsfarbe auf Schwarz eingestellt. Drehregler-Skalen und Schaltermarkierungen Für Potentiometer und Drehgeber können automatische Skalen erzeugt werden. Unterstützt werden unter anderem: MIN / MAX radiale Teilstriche frei einstellbare Skalierung Für Schalter stehen Markierungen wie: ON / OFF I / O zur Verfügung. Bis zu 10 Box-Cutouts Auch das Gehäuse unterstützt bis zu zehn unabhängige Ausschnitte. Jeder Box-Ausschnitt kann auf: Front Rückseite links rechts Boden platziert werden. Fast alle Komponenten-Presets des Panels stehen auch für das Gehäuse zur Verfügung. Standardmäßig befindet sich auf der Rückseite mittig ein IEC-C14-Kaltgeräteanschluss mit POWER-Beschriftung. Eigene Gehäuselüftung Zusätzlich zu den Komponenten-Cutouts besitzt das Gehäuse separate Lüftungsfelder. Verfügbare Muster: Open Slots Honeycomb Jede Lüftung kann individuell platziert und gedreht werden. Das erste Lüftungsfeld ist standardmäßig als: Front + Honeycomb konfiguriert. Bis zu 4 PCBs Im Inneren können bis zu vier voneinander unabhängige Platinen montiert werden. Für jede Platine separat einstellbar: 2 oder 4 Standoffs Abstand X Abstand Y Position X Position Y Gemeinsame Parameter: Standoff-Höhe Standoff-Durchmesser Schraublochdurchmesser Damit lassen sich auch komplexere Elektronikprojekte mit mehreren Platinen direkt im Gehäuse unterbringen. Verstärkte Panel-Schraubtürme Die Schraubtürme für das Panel werden durch Rippen mit den Gehäusewänden verbunden. Die Verstärkungen laufen automatisch bis knapp unter die Oberkante des Gehäuses und sorgen für deutlich mehr Stabilität beim Verschrauben. Externe Montagefüße / Wandlaschen Optional kann das Gehäuse mit: 2 seitlichen Montagefüßen 4 seitlichen Montagefüßen versehen werden. Die Laschen sind nicht nur punktuell angesetzt, sondern greifen mehrere Millimeter in Gehäuseboden und Seitenwand ein. Dadurch entstehen belastbare Befestigungspunkte. Montagebohrungen im Gehäuseboden Das Gehäuse kann zusätzlich direkt von innen auf eine Fläche geschraubt werden. Dafür stehen vier verstärkte Montagepunkte zur Verfügung. Einstellbar sind: Lochabstand Schraubendurchmesser Boss-Durchmesser Boss-Höhe optionale Senkung / Counterbore Gummifüße Optional können vier Befestigungspunkte für Gummifüße erzeugt werden. Jeder Punkt besitzt einen erhöhten Innenboss. Die Schraubenbohrung ist blind ausgeführt, sodass die Schraube nicht in den Elektronikraum hineinragen kann. Kabelbinder-Halter Bis zu vier interne Kabelbinder-Sockel können frei im Gehäuse positioniert werden. Ideal für: Kabelmanagement Zugentlastung Fixierung von Kabelbäumen interne Leitungsführung Position und Rotation sind für jeden Halter separat einstellbar. Automatisches Layout Wenn das automatische Layout aktiviert ist, werden aktive Panel-Ausschnitte in einem konfigurierbaren Raster angeordnet. Einstellbar sind: Anzahl der Spalten horizontaler Abstand vertikaler Abstand kompletter Layout-Offset Abmessungen, Presets und Rotationen der Komponenten bleiben weiterhin aktiv. Typische Anwendungen Der Generator eignet sich unter anderem für: Elektronikgehäuse Bedienfelder Labornetzteile Netzgeräte Audioelektronik Mikrocontroller-Projekte Raspberry Pi Arduino ESP32 Prüfgeräte Werkstattmaschinen Lüftersteuerungen Batteriemonitore Roboter Modellbau Wohnmobil- und Fahrzeugelektronik individuelle Anschlussfelder Drucken Panel Das Panel wird mit seiner flachen Rückseite direkt auf der Bauplatte gedruckt. Dabei: zeigt die Fase nach oben zeigen Senkungen nach oben bleiben gravierte Labels sichtbar werden erhabene Labels oben aufgebaut sind normalerweise keine Stützen erforderlich Gehäuse Das Gehäuse wird mit dem Boden auf der Bauplatte gedruckt. Die Geometrie wurde so ausgelegt, dass möglichst wenige problematische Überhänge entstehen. Für mechanisch stärker belastete Gehäuse empfiehlt sich eine ausreichende Wandstärke. Der Standardwert von 2,4 mm ist insbesondere für eine 0,4-mm-Düse sinnvoll und entspricht sechs Extrusionslinien. Wichtiger Hinweis Die Presets sind praktische Ausgangspunkte und keine Garantie für jedes am Markt erhältliche Bauteil. USB-Buchsen, RJ45-Module, Schalter, Displays, GX-Stecker, IEC-Einbaubuchsen, Kabelverschraubungen und andere Komponenten unterscheiden sich teilweise deutlich zwischen verschiedenen Herstellern. Vor dem endgültigen Druck immer prüfen: Hauptausschnitt Befestigungslochabstände Panelstärke Gewindedurchmesser Verriegelungsnasen Steckergehäuse benötigte Drucktoleranz Bei kritischen Teilen empfiehlt sich zunächst ein kleiner Testausschnitt.
