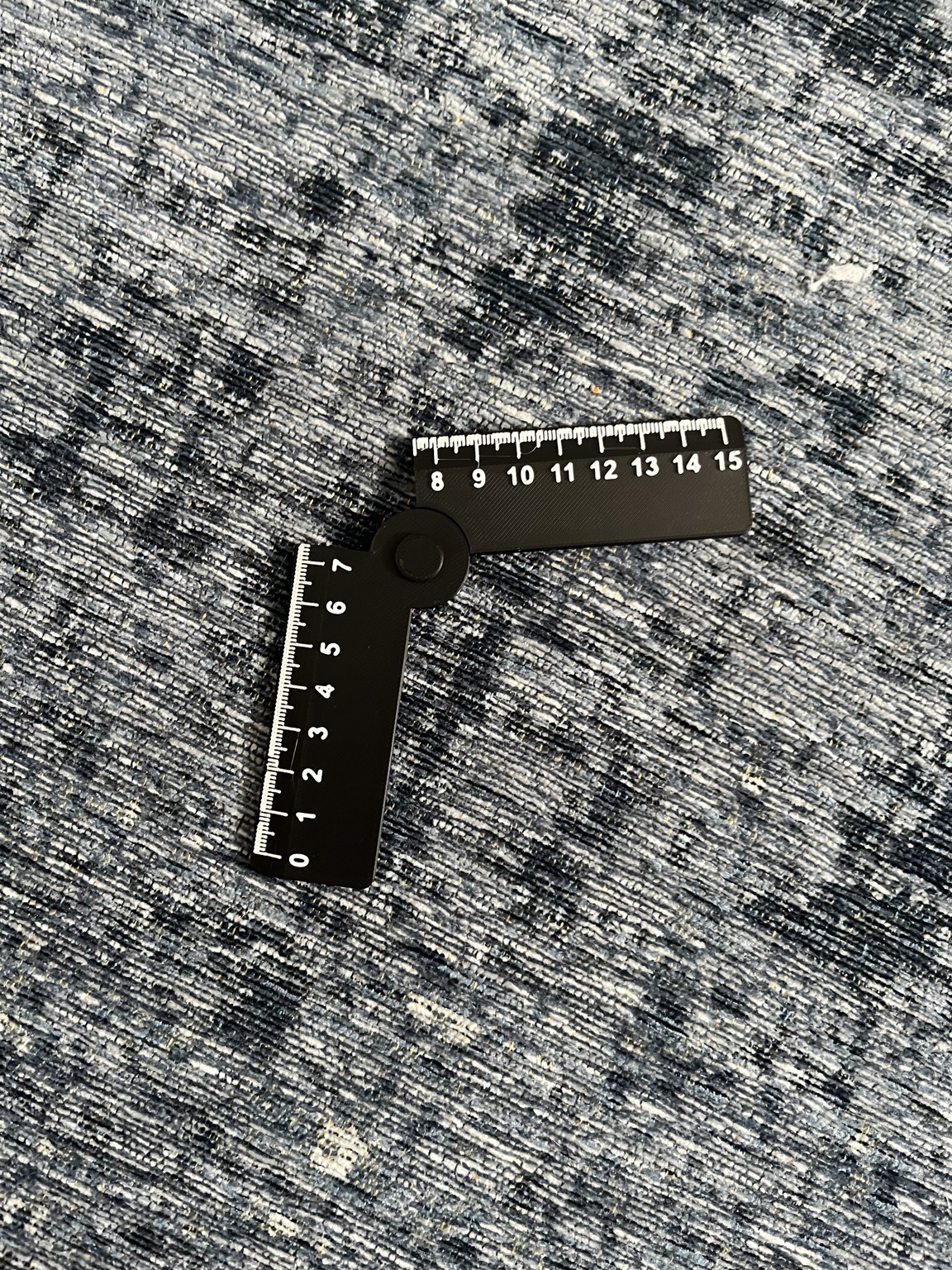

Klapplineal — Print-in-Place, 15 / 20 / 25 / 30 cm

Achtung: Das Gelenk kann bei der ersten Biegung leicht brechen. In 80% der Fällen hält es jedoch. Sollte es bei der ersten Biegung halten ist es recht stabil! Bitte nicht deprimiert sein, sollte es beim ersten versuch brechen! Die Skala wird bei einer 0,2mm Düse genauer, das Gelenk jedoch ein wenig unstabiler.     Ich wollte ein Klapplineal, bei dem die Messkante über die volle Länge frei bleibt. Damit fiel ein Gelenk in der Blattmitte weg. Der Drehpunkt sitzt stattdessen direkt auf der Hinterkante, und das hat einen angenehmen Nebeneffekt: beide Endlagen bekommen dadurch einen echten Anschlag, Fläche auf Fläche. Es klappt bei 180° exakt gerade auf und bei 0° flach zu, ganz ohne Rastung oder Schnapper. Kommt fertig funktionierend von der Platte. Ein Teil, keine Stützen, nichts zu stecken oder zu verschrauben. Vier Längen: 15, 20, 25 und 30 cm. In allen steckt dasselbe Gelenk — wenn eine Größe auf deinem Drucker läuft, laufen die anderen auch. Zusammen passen sie auf ein 300 × 320er Bett, falls du den ganzen Satz in einem Rutsch drucken willst. Druckeinstellungen — die bitte kurz lesen Das Gelenk ist im Grunde das ganze Modell, und es hängt an zwei Dingen: 0,2 mm Schichthöhe. Nicht optional. Der Luftspalt im Gelenk liegt auf 2,0 und 2,4 mm, beides exakte Vielfache von 0,2. Bei 0,08 oder 0,12 mm fällt die Fuge auf eine Schichtmitte, und der Slicer schmiert sie zu. Stützen aus. Der Slicer will welche unter die obere Gelenkscheibe und unter den Nietkopf setzen. Genau die beiden Stellen müssen frei bleiben. Dazu würde ich eine 0,4er Düse empfehlen und die Schalen etwas hochdrehen: 4 Wände, 8 Deckschichten oben, 6 unten, 25 bis 40 % Infill. Ich hatte die vier zuerst mit einer 0,2er Düse und Standardprofil gedruckt, da war vor allem die 30-cm-Version spürbar labberig. Der Grund ist nicht die Düse selbst: die Biegung tragen die massiven Deckschichten oben und unten, und der Slicer gibt die als Anzahl vor, nicht als Dicke. Fünf Deckschichten à 0,1 mm sind halb so viel Material wie fünf à 0,2 mm. Gleiches Profil, halbe Steifigkeit. Ironing aus. PLA reicht, PETG hält länger, will aber etwa 0,05 bis 0,1 mm mehr Luft im Gelenk. Losbrechen Daumen und Zeigefinger direkt auf die beiden Gelenkscheiben legen und dort verdrehen. Nicht an den Armen packen und aufhebeln. Je länger das Lineal, desto mehr Kraft landet am Zapfen, und genau so bricht er ab. Sobald sich das Gelenk überhaupt einmal bewegt hat, geht der Rest von allein. Zweifarbig Die Striche liegen bündig in der Oberfläche und sind als eigenes Part für einen zweiten Extruder angelegt. Einfarbig gedruckt verschwinden sie also. Die Zahlen stehen 0,6 mm erhaben, die bleiben so oder so lesbar. Mit nur einem Extruder bekommst du ein funktionierendes Lineal mit geprägten Zahlen, aber ohne sichtbare Millimeterstriche.
