Parametrische Universal Wago Abzweigdose

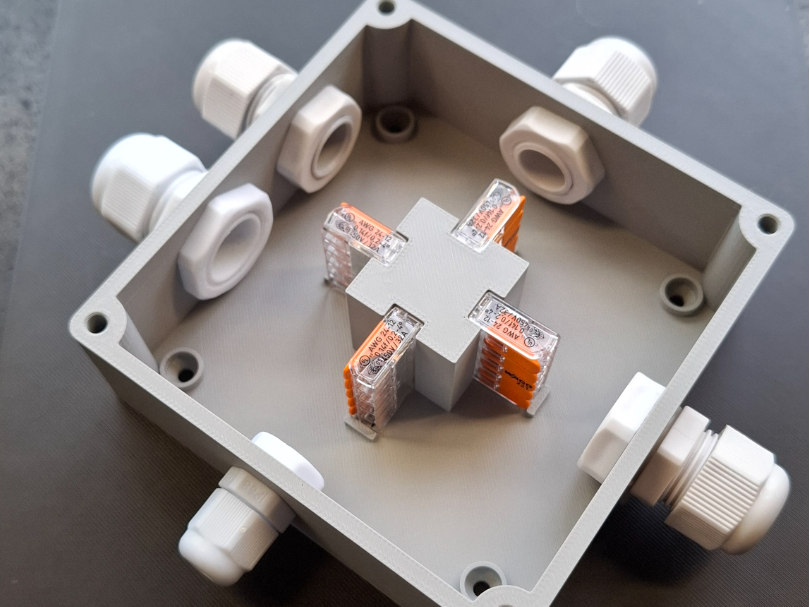

Hierbei handelt es sich um eine parametrische universelle Abzweigdose.    Das Modell ist konzipiert, dass ihr:   pro Seite bis zu 4 unterschiedliche Bohrungen 3-6 mal Wagoklemmen 221 (5fach) Länge Breite  Höhe  parametrieren könnt.   Zur besseren Übersicht habe ich Benamung der Seiten wie folgt vorgenommen. Die jeweilige Seite der Dose bekommt einen Buchstaben, d.h. Beginnend mit der vorderen Seite A, Seite B etc. Zur besseren Erklärung bitte die nachfolgende technische Zeichnung anschauen.       Jede Seite hat 8 Parameter für die Bohrung, jeweils den Durchmesser sowie den Abstand zur jeweiligen linken Kante. Des Weiteren gibt es pro Seite eine globale Größe die die Anzahl der Bohrungen parametriert.   N_A…D → Anzahl an Bohrungen für diese Seite 0…4 A_D_1 → Durchmesser Bohrung 1 von Seite A A_Dis_1 → Distanz Bohrung 1 von Seite A zur linken Kante A_D_2 → Durchmesser Bohrung 2 von Seite A A_Dis_2 → Distanz Bohrung 2 von Seite A zur linken Kante . .B……. . C……. . D_D_3 → Durchmesser Bohrung 4 von Seite D D_Dis_3 → Distanz Bohrung 4 von Seite D zur linken Kante D_D_4 → Durchmesser Bohrung 4 von Seite D D_Dis_4 → Distanz Bohrung 4 von Seite D zur linken Kante   N_Wago → steuert die mögliche Anzahl an Wago-Klemmen innerhalb der Box 3….6. Es wird spezifisch für die Anzahl an Klemmen ein Polygon - Nter Ordnung gebildet in dem dann die Klemmen von oben eingeschoben werden können length → Länge der Box. Unter 100mm wird es sehr eng weidth → Tiefe der Box. Unter 100mm wird es sehr eng heigth → Höhe der Box. Hier sollte mindestens ein Wert von 31mm gewählt werden, da der Turm für die Wagoklemmen 30mm hoch ist. Bitte bei der Auswahl der Höhe auch die Höhe der Befestigungsmutter der Zugentlastungen berücksichtigen. Insbesondere da der Deckel eine kleine Kante von 1mm besitzt, die von oben in die Box hineingeht.     Ich habe mehrere Tests für das optimale Maß der Aussparungen für die Wagoklemmen durchgeführt, jedoch hat jede Klemme an sich und der Drucker selber eine gewisse Toleranz. Falls bei euch die Klemmen nicht hinein gehen sollten oder deutlich zu locker sitzen, könnt ihr über folgende Parameter das Toleranz ausgleichen:   Offset_W_length → aktuell hat dieser Wert 0mm. Positive Werte vergrößern den Abstand, negative Werte verringern den Abstand. Hier nur sehr kleine Werte in 0,1mm Schritten eintragen Offset_B_length → aktuell hat dieser Wert 0mm. Positive Werte vergrößern die Aussparung im Polygon, negative Werte verringern die Aussparung im Polygon. Hier nur sehr kleine Werte in 0,1mm Schritten eintragen   Hier eine Veranschaulichung der Polygonvarianten:     Der Deckel verfügt über eine Umlaufende Kante. Auch hier kann diese über den Parameter Offset_gap angepasst werden. Negative Wert vergrößern den Abstand zur Box und positve Werte verkleinern den Abstand. Des weiteren sind auch hier length und width einstellbar und sollten logischerweise die gleichen Werte annehmen wie die der Box.   Zur besseren Abdichtung gegen Staub lege ich noch ein Modell für ein Dichtelement ab. Dies sollte am besten aus TPU gedruckt werden.   Achtung, die Box ist nicht wasserdicht!   Zum testen der Toleranzen lege ich weiterhin noch einen kleinen Dummy ab, bei dem ihr erstmal schnell und einfach eure Toleranzen austesten könnt ohne die Box zu drucken und am Ende festzustellen, dass es nicht passt.
