Occhialini per eclissi solare

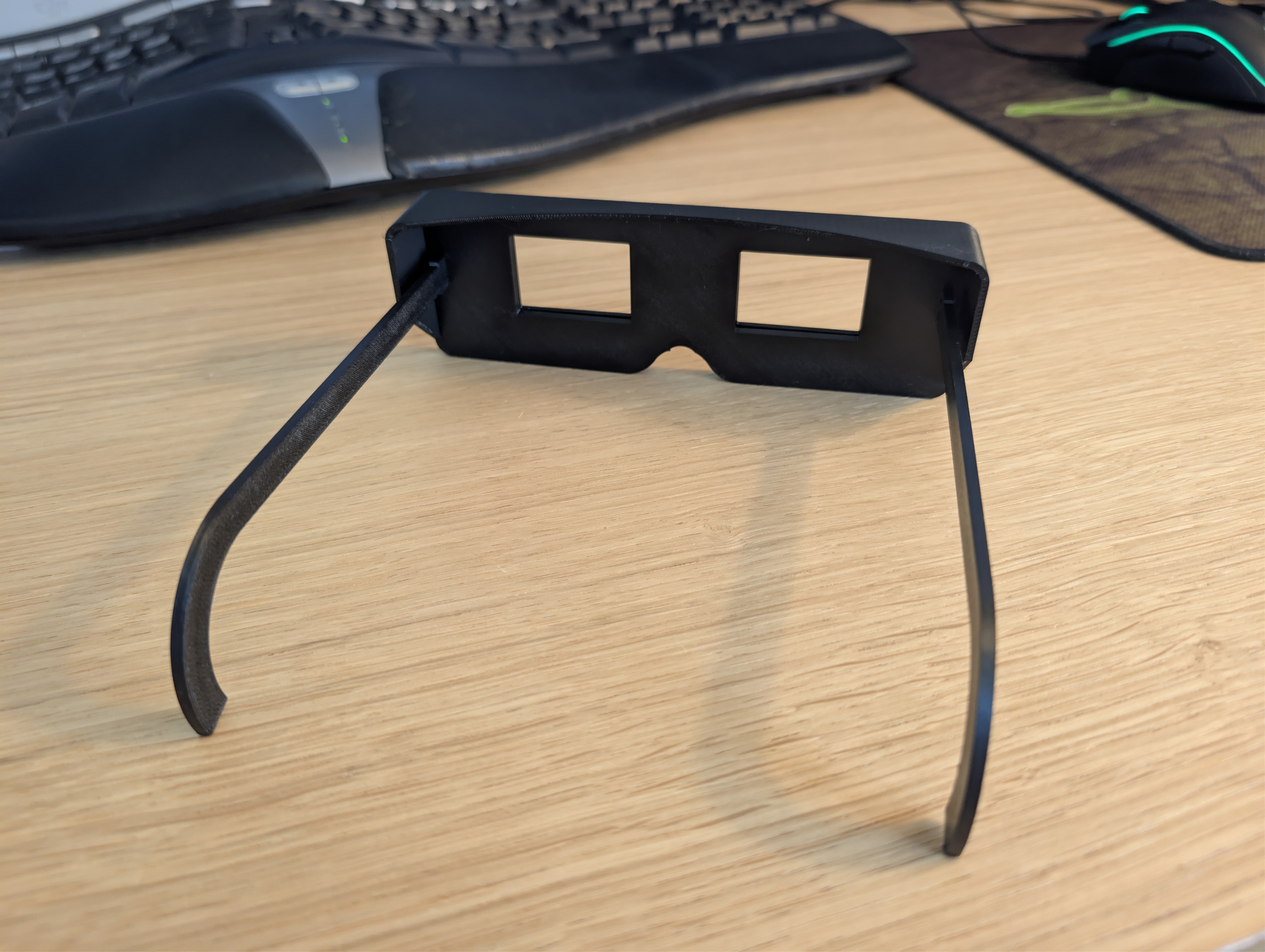

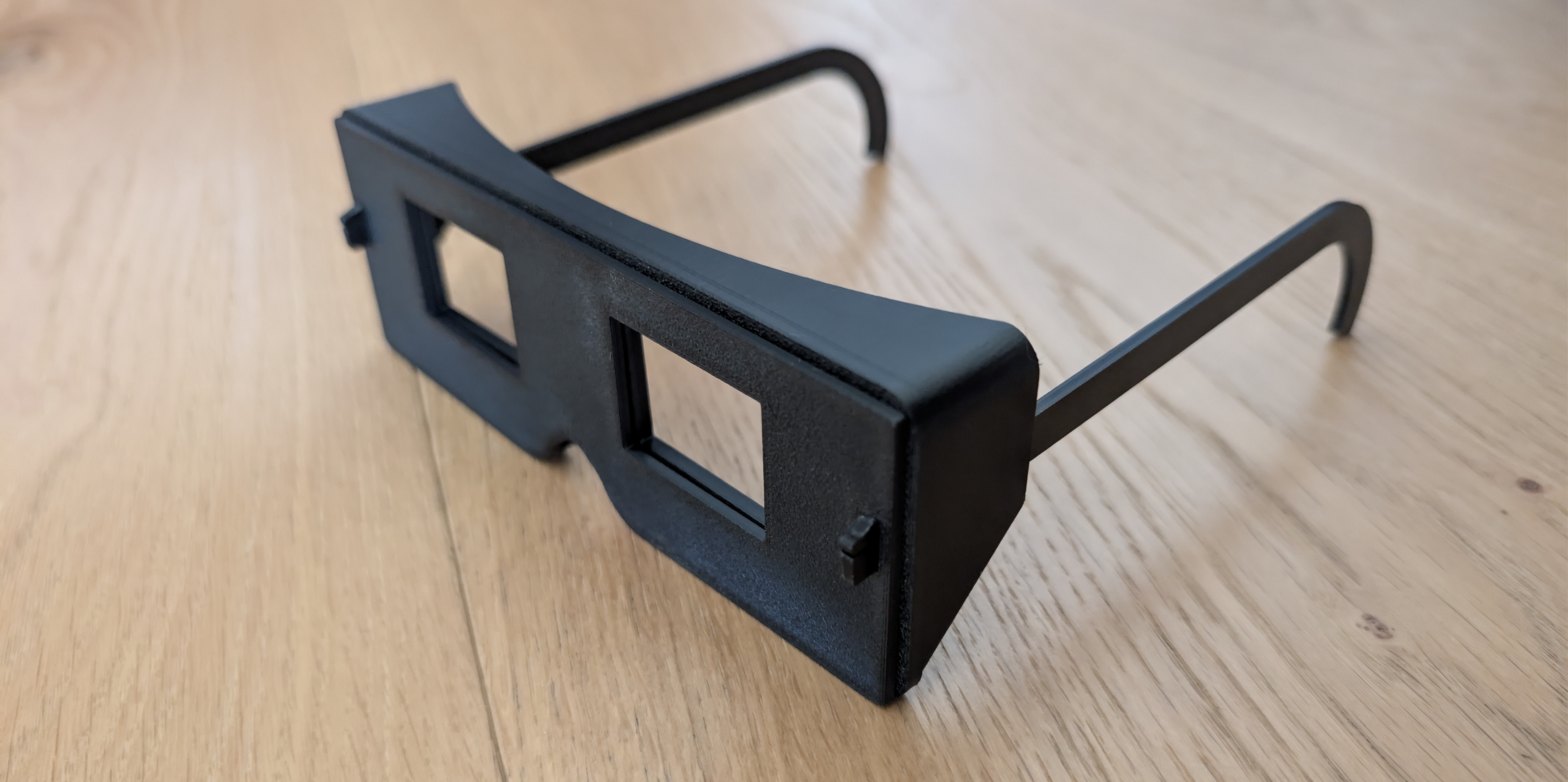

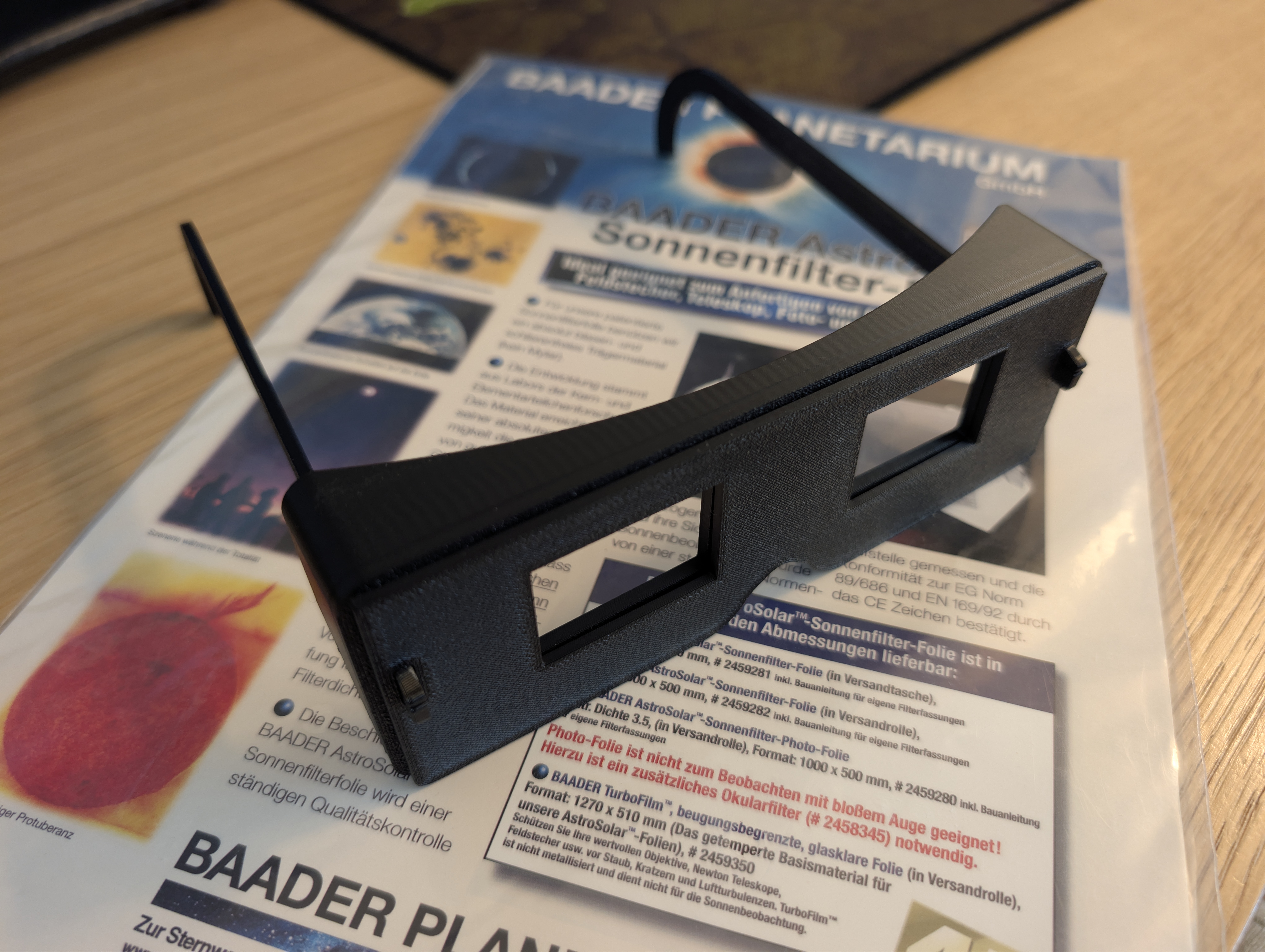

OCCHIALINI PER ECLISSI SOLARE Con visiera parasole e montaggio a scatto ⚠️ SICUREZZA PER GLI OCCHI — LEGGERE PRIMA DELL'USO La montatura stampata in 3D non offre alcuna protezione dalla radiazione solare. Gli occhialini devono essere utilizzati esclusivamente con pellicola filtrante solare idonea all'osservazione diretta del Sole e conforme alla norma ISO 12312-2, installata correttamente e perfettamente integra. Prima di ogni utilizzo, controllare attentamente la pellicola controluce. Non utilizzare il dispositivo se il filtro presenta graffi, fori, strappi, pieghe marcate, distacchi o altri danneggiamenti. L'osservazione diretta del Sole senza un filtro solare idoneo può provocare lesioni oculari gravi e permanenti. Non utilizzare mai come filtro: vetri affumicati; pellicole fotografiche; CD o DVD; plastiche colorate o oscurate; filtri artigianali; filtri per saldatura non espressamente idonei all'osservazione solare. Il filtro solare costituisce l'elemento di sicurezza fondamentale del dispositivo: in caso di dubbio sulla sua integrità o idoneità, non utilizzare gli occhialini.   DESCRIZIONE Occhialini stampabili in 3D per l'osservazione delle eclissi solari, progettati per utilizzare pellicola filtrante solare certificata. Il sistema è composto da quattro elementi: 1 frontale con visiera parasole; 1 coperchio di serraggio; 2 aste elastiche con aggancio a scatto. Non sono necessarie viti, colla o altri elementi di fissaggio. Il frontale integra una conchiglia parasole continua lungo il bordo superiore e i due lati, progettata per limitare l'ingresso della luce periferica. Il bordo superiore è arcuato e stondato per seguire meglio il profilo della fronte. L'intaglio centrale per il naso presenta fianchi inclinati di circa 40°, in modo da distribuire l'appoggio sui lati del dorso nasale. Le due aperture di osservazione misurano 34 × 24 mm e sono disposte con una distanza tra i centri di 64 mm. La larghezza complessiva del frontale è di circa 152 mm, corrispondente a una misura indicativamente adatta a un adulto. Le aste hanno una lunghezza di circa 150 mm e terminano posteriormente con una curva avvolgente di circa 110°, studiata per seguire il profilo dietro l'orecchio.   SISTEMA DI BLOCCAGGIO La pellicola filtrante viene posizionata tra il frontale e il coperchio. Quattro cilindretti presenti sul coperchio si inseriscono nelle corrispondenti sedi del frontale, mantenendo correttamente allineati i due elementi. Le aste attraversano le fessure laterali delle due piastre e svolgono anche la funzione di chiusura: la spalla dell'asta va in battuta contro la piastra; la linguetta elastica si flette durante l'inserimento; il dentino supera il bordo della piastra opposta; al termine della corsa il dentino scatta in posizione e impedisce lo sfilamento accidentale. Il frontale e il coperchio rimangono così serrati tra loro, mantenendo la pellicola filtrante bloccata e leggermente compressa. Per sostituire il filtro è sufficiente liberare e sfilare le aste, separando nuovamente le due piastre.   STAMPA 3D Tutti i componenti sono progettati per essere stampati senza supporti. Impostazioni consigliate: altezza layer: 0,20 mm; pareti: 4; infill: 25%; supporti: disattivati. Orientamento Frontale: posizionare sul piatto la faccia piana con le tasche cilindriche. La conchiglia parasole deve svilupparsi verso l'alto durante la stampa. Coperchio: posizionare la faccia piana sul piatto, con i quattro cilindretti rivolti verso l'alto. Aste: stampare entrambe completamente appoggiate sul piano. Per le aste è consigliato PETG, poiché la linguetta di aggancio e il relativo dentino devono sopportare ripetute deformazioni elastiche durante montaggio e smontaggio. Utilizzare preferibilmente un filamento scuro e opaco per le parti della montatura. Evitare materiali bianchi, trasparenti o fortemente traslucidi. Massa complessiva indicativa: circa 45 g. Tempo di stampa indicativo: circa 3 ore, variabile in funzione della stampante e dei parametri utilizzati.   PREPARAZIONE DEL FILTRO Preparare due porzioni di pellicola filtrante solare di circa 48 × 38 mm, una per ciascuna apertura. Manipolare la pellicola esclusivamente dai bordi e senza tenderla, piegarla o graffiarla. Prima del montaggio esaminarla controluce per verificare l'assenza di difetti o danneggiamenti.   MONTAGGIO Controllare attentamente l'integrità delle due porzioni di pellicola filtrante. Posizionarle sulla faccia del frontale, centrandole rispetto alle due finestre di osservazione. Applicare il coperchio, verificando che i quattro cilindretti entrino correttamente nelle rispettive sedi. Mantenendo frontale, pellicola e coperchio perfettamente accoppiati, inserire le due aste nelle fessure laterali. Spingere ciascuna asta fino allo scatto completo della linguetta di ritenuta. Controllare visivamente che entrambi i dentini abbiano superato completamente la piastra e siano correttamente agganciati. Verificare che il coperchio sia uniformemente accostato al frontale e che la pellicola non possa spostarsi.   CONTROLLO PRIMA DELL'USO Prima di ogni osservazione: controllare nuovamente la pellicola filtrante controluce; verificare che frontale e coperchio siano completamente chiusi; verificare che entrambe le aste siano correttamente agganciate; controllare che la pellicola copra integralmente le aperture di osservazione e non possa scorrere; verificare che non siano presenti aperture, fessure o zone non filtrate attraverso le quali sia possibile vedere direttamente il Sole. In presenza di qualsiasi anomalia, non utilizzare gli occhialini.   TOLLERANZE DI STAMPA Il sistema di centraggio utilizza: cilindretti: Ø 3,3 mm; tasche di accoppiamento: Ø 3,5 mm. Il gioco diametrale nominale è quindi di 0,2 mm. Il risultato effettivo dipende dalla calibrazione dimensionale della stampante, dal materiale, dalla temperatura e dai parametri di estrusione. Prima dell'assemblaggio definitivo verificare che i cilindretti entrino nelle sedi senza richiedere una forza eccessiva, ma senza presentare un gioco tale da compromettere il corretto posizionamento del coperchio. Non forzare l'accoppiamento in presenza della pellicola filtrante: un montaggio eccessivamente serrato potrebbe danneggiarla.
