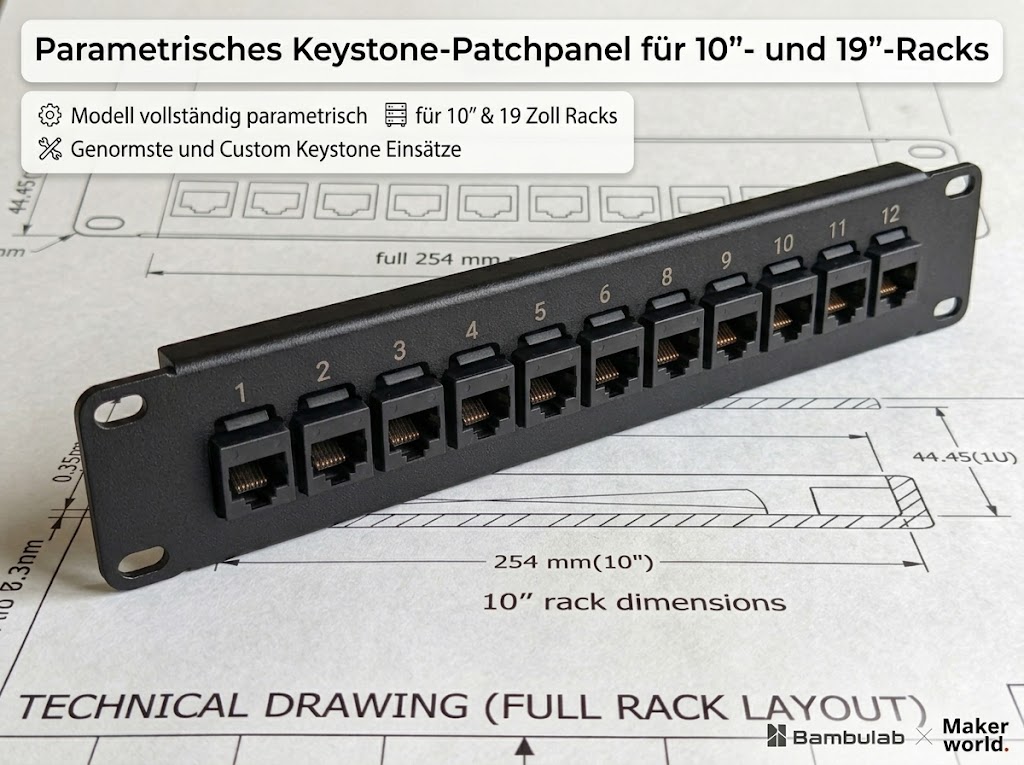

Parametrisches Keystone-Patchpanel für Racks

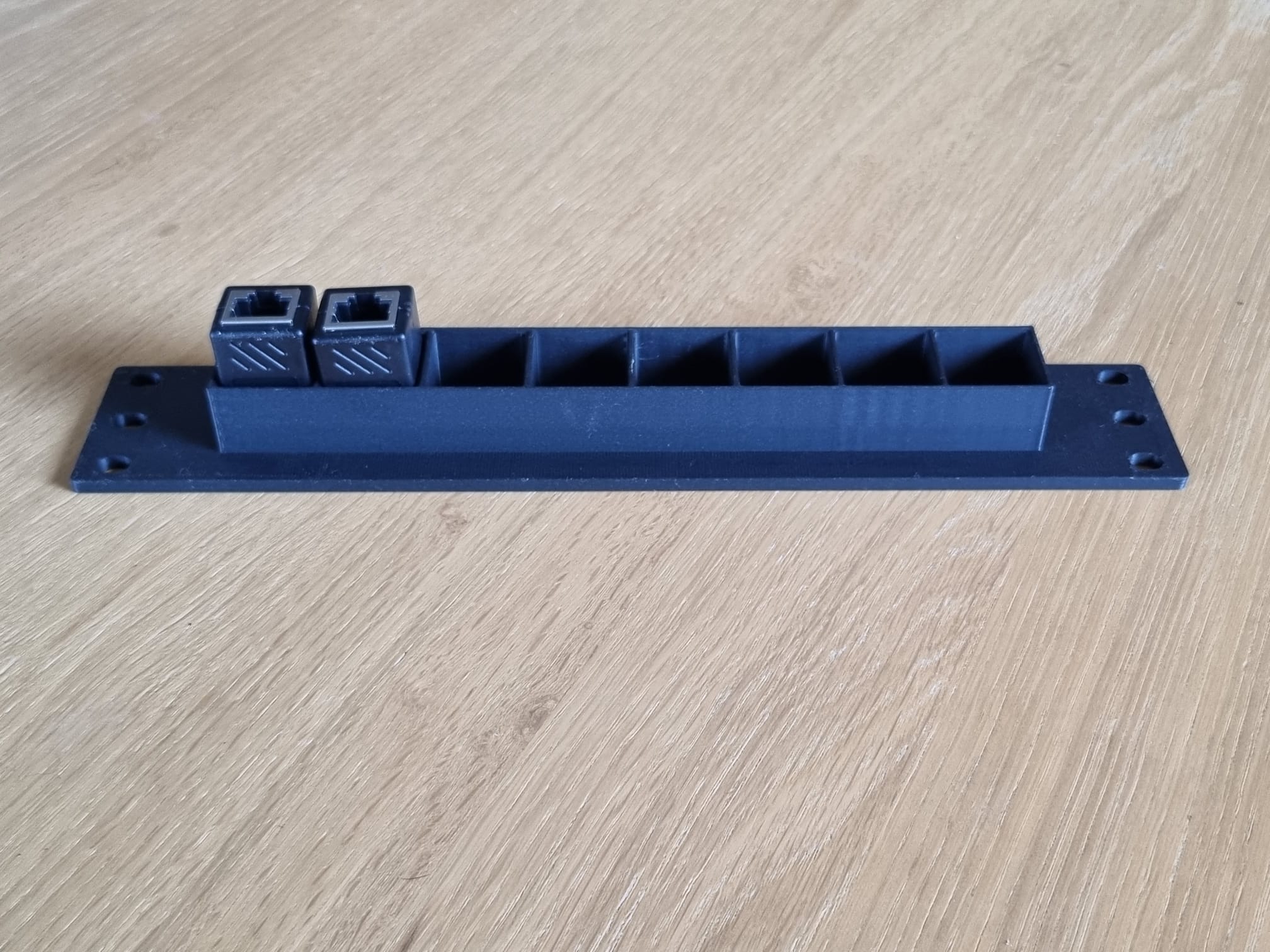

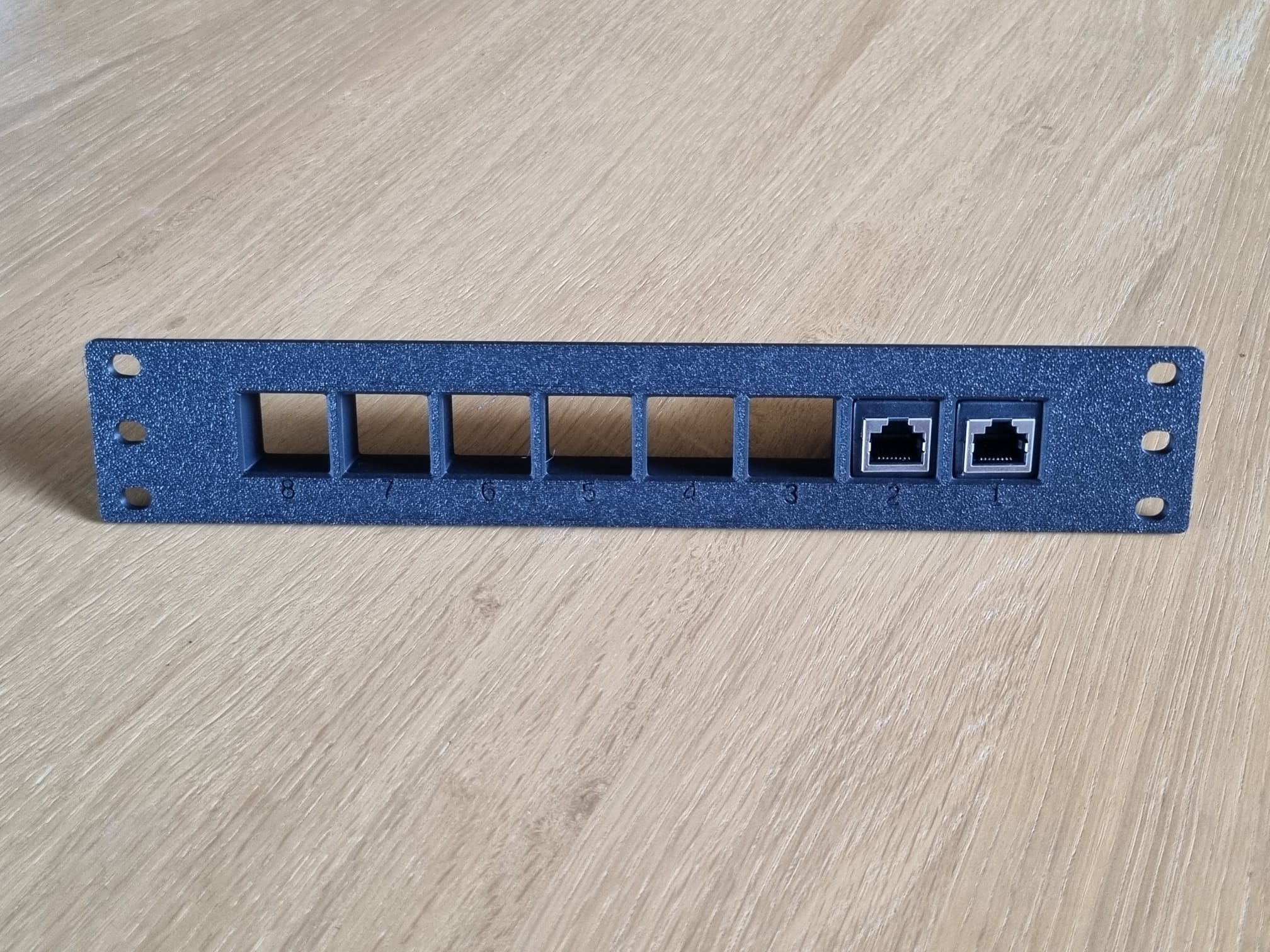

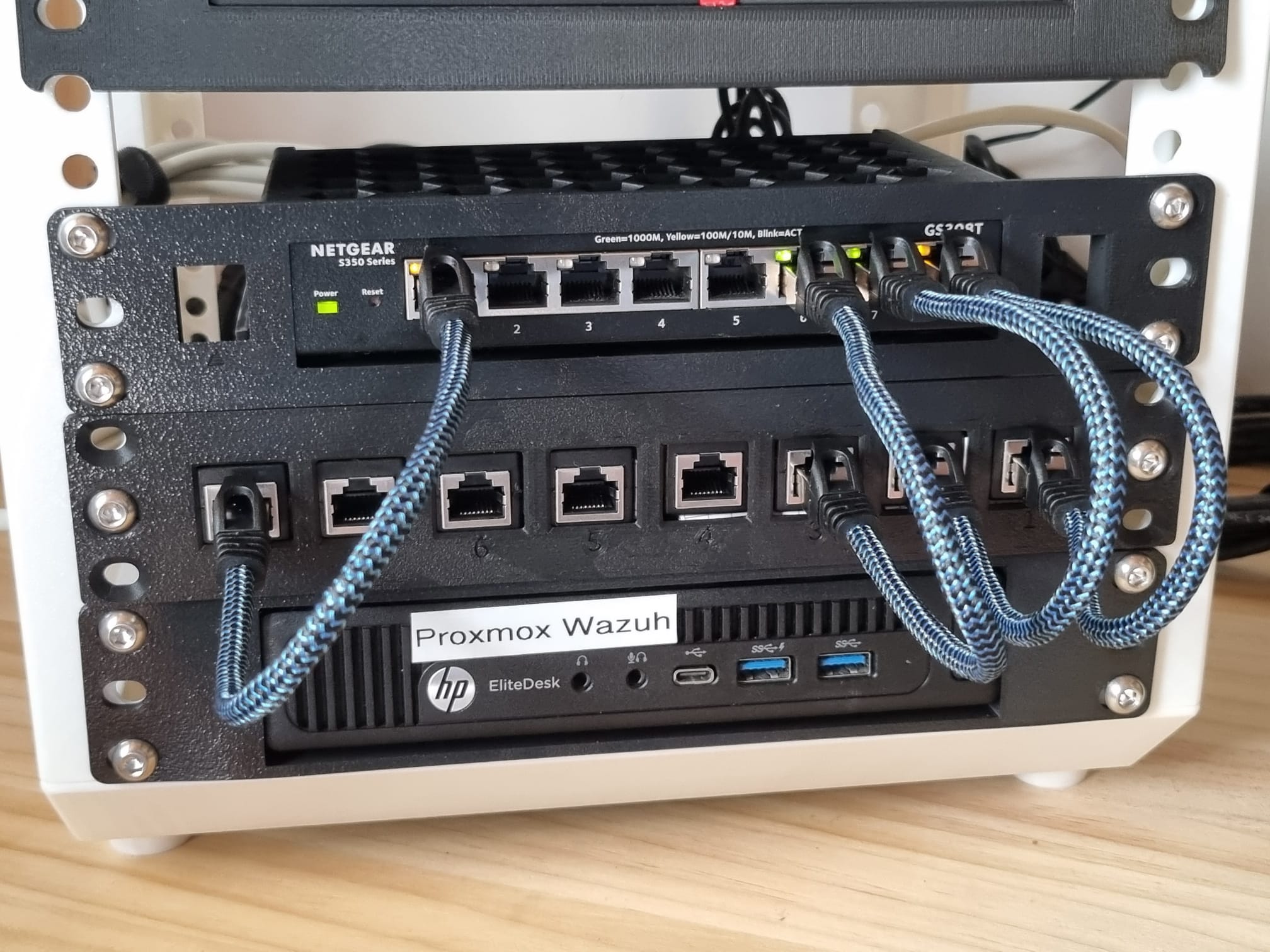

Parametrisches Keystone-Patchpanel für 10"- und 19"-Racks Ein Patchpanel, das sich an dein Rack anpasst, nicht umgekehrt. 🛠️ Portanzahl, Rastermaß, Höheneinheiten, Reihen und Keystone-Größe sind frei einstellbar. Im Advanced-Modus definierst du jeden einzelnen Slot selbst, inklusive Sondergrößen und Kabeldurchführungen.   🎯 Der Unterschied zu anderen Panels: Hinter jeder Öffnung sitzt ein Führungstunnel, der den Keystone über seine gesamte Länge seitlich abstützt. Er hängt also nicht nur an der Rastnase im dünnen Frontsteg, sondern sitzt satt und wackelfrei, genau das trennt ein Panel, das nach dem dritten Umstecken ausleiert, von einem, das hält.   ✅ Druckt komplett ohne Stützen. Flach aufs Bett, Vorderseite nach unten, fertig.   ⚡ Features auf einen Blick 📏 10" (254 mm) und 19" (482,6 mm) nach Norm, plus frei definierbare Sonderbreiten 📐 1 bis 6 Höheneinheiten, Lochbild nach EIA-310 mit 1, 2 oder 3 Löchern pro HE 🔧 Langlöcher gegen die Maßabweichungen billiger Racks 🔢 1 bis 4 Keystone-Reihen mit automatischer Kollisionsprüfung 📦 Führungstunnel in Höhe und Wandstärke einstellbar 🏷️ Portnummerierung und Titelgravur in freier Schriftart ✂️ Teilung mit verschraubbarem Schwalbenschwanz für kleine Druckbetten ⚠️ Automatische Warnungen, wenn eine Konfiguration geometrisch nicht aufgeht 🎛️ 58 Parameter — und trotzdem in 30 Sekunden konfiguriert, wenn du nur ein Standardpanel brauchst 🖨️ Drucken EinstellungEmpfehlungOrientierungFlach, Vorderseite (Gravur) nach untenStützenKeine ✅Schichthöhe0,4 mmWandlinien4 (die Tunnelwände sollen massiv sein)Infill20 %, Gyroid oder GridMaterialPLA reicht, PETG oder ASA für warme Schränke  📖 Parameter-Handbuch Jeder Parameter mit Wirkung, Standardwert und dem Hinweis, wann sich ein Eingriff überhaupt lohnt. ⚡ Schnellstart: Rack-Breite und Portanzahl einstellen, Rest so lassen. Alles andere ist Feinschliff. 🗄️ Reiter: Rack Rack-Breite: 10 Zoll (254 mm), 19 Zoll (482,6 mm) oder Benutzerdefiniert. Legt Plattenbreite und Lochabstand gemeinsam fest (236,5 bzw. 465,1 mm Mitte zu Mitte). Standard: 10 Zoll Höheneinheiten (HE): Höhe des Einsatzes, 1 HE = 44,45 mm. Mehr HE brauchst du für mehrere Keystone-Reihen. Standard: 1 Materialstärke der Frontplatte: Guter Kompromiss aus Steifigkeit und Druckzeit. Unter 3 mm wird ein 10"-Panel spürbar labberig, über 5 mm brauchst du keinen Tunnel mehr, verlierst aber Rastweg für die Nase. Standard: 3,6 mm Eckenradius: Rein optisch, 0 gibt scharfe Ecken. Standard: 2 mm Toleranz Panel höhe: Wird von der HE-Höhe abgezogen, damit sich das Panel zwischen den Nachbargeräten ein- und vor allem wieder ausbauen lässt. Standard: 0,8 mm (Norm: 1/32 Zoll) 💡 Tipp: In sehr eng gepackten Racks die Toleranz auf 1,0 mm erhöhen, das kostet optisch nichts und erspart dir Gefummel beim Ausbau. 📐 Reiter: Benutzerdefiniertes Rack Nur wirksam, wenn oben Benutzerdefiniert gewählt ist. Breite: Außenmaß der Frontplatte. Standard: 254 mm Lochabstand: Abstand der Befestigungslöcher Mitte zu Mitte. Standard: 236,5 mm 💡 Tipp: Miss den Lochabstand an deinem Rack nach, statt dich auf Datenblätter zu verlassen. Gerade günstige 10"-Schränke weichen gern um ein bis zwei Millimeter ab. 📏 🔩 Reiter: Montage Durchmesser der Befestigungslöcher: 5,9 mm für M5, 6,5 mm für M6 mit Käfigmutter, 4,5 mm für M4. Standard: 5,5 mm Löcher pro Höheneinheit: keine, 1 mittig, 2 außen oder 3 EIA komplett. Das EIA-Raster liegt bei 6,35 / 22,225 / 38,1 mm ab Unterkante der Höheneinheit. Standard: 2 außen Langloch: Verlängert die Löcher. Die wichtigste Stellschraube gegen Rack-Toleranzen. 0 gibt runde Löcher. Standard: 2 mm Richtung des Langlochs: horizontal fängt Abweichungen im Lochabstand ab, vertikal hilft beim Ausrichten zwischen zwei Geräten. Standard: horizontal In jeder HE Löcher setzen: Bei mehreren HE wird sonst nur oben und unten verschraubt. Standard: aus Senkung für Senkkopfschrauben: Bei Linsen- oder Zylinderkopf ausgeschaltet lassen. Standard: aus 💡 Tipp: Zwei Löcher reichen für ein Patchpanel völlig. Drei sehen zwar „professioneller" aus, kosten dich aber nur zwei zusätzliche Käfigmuttern. 😉 🔌 Reiter: Keystones Ports pro Reihe: Anzahl der Keystone-Plätze je Reihe. Auf 10" bei 1 HE sind 12 Ports das praktische Maximum. Standard: 12 Anzahl Reihen: 1 bis 4. Ab 2 Reihen brauchst du mindestens 2 HE. Standard: 1 Keystone-Öffnung Breite / Höhe: Nennmaß der Öffnung. Passt für RJ45, Blindmodule, USB- und HDMI-Keystones. Standard: 14,5 × 16,0 mm Drucktoleranz: Wird zu Breite und Höhe addiert. Standard: 0,0 mm Raster / Portabstand: Abstand von Portmitte zu Portmitte. Bei 0 rechnet das Modell selbst. Zu kleine Werte werden automatisch angehoben, damit die Freistiche nicht ineinanderlaufen. Standard: 0 (automatisch) Minimaler Steg zwischen zwei Ports: Untergrenze für das Material zwischen zwei Öffnungen einer Reihe. Standard: 3,5 mm Minimaler Steg zwischen zwei Reihen: Dasselbe in der Senkrechten. Standard: 3,5 mm Ports-Anpassung: Was passiert, wenn die Ports nicht in die Breite passen:✅ Ports begrenzen, es werden nur so viele gebaut, wie hineinpassen. Sicher und vorhersagbar. ⚠️ Keystones verkleinern, alle Ports bleiben, die Öffnungen schrumpfen. Nur für kleinere Modulsysteme sinnvoll, für RJ45-Keystones unbrauchbar. 🚧 nichts tun, für Sonderfälle. Die Ports können dann über die Plattenkante hinauslaufen. Standard: Ports begrenzen Reihen-Anpassung: Dasselbe für die Höhe. Standard: Reihen begrenzen Materialstärke an der Öffnung: Wie dick die Frontplatte direkt an der Öffnung stehen bleibt. Hier greift die Rastnase hinter das Material. Standard: 2 mm Freimachung für die Rastnase: Kleine Aussparung an der Oberkante der Öffnung, für Keystones mit besonders hoher Nase. Standard: aus Fase an der Öffnung: Umlaufende Fase auf der Sichtseite. Standard: 0,5 mm 💡 Tipp 1: Rastnase klemmt? Materialstärke an der Öffnung auf 1,8 mm senken. Unter 1,5 mm wird der Steg zu schwach, über 2,5 mm rastet die Nase bei vielen Fabrikaten gar nicht mehr ein. 💡 Tipp 2: Bestehendes Panel nachbauen? Setz das Raster auf einen festen Wert statt auf 0, dann sitzen deine Ports exakt wie im Original. 📦 Reiter: Freistich und Tunnel Auflagering seitlich / oben und unten: Der Ring, um den der Ausschnitt hinter dem Frontsteg breiter wird. Er ist zugleich die Fläche, hinter die die Rastnase greift, und das seitliche Spiel im Tunnel. Getrennt einstellbar, weil viele Keystones oben und unten anders geformt sind als an den Flanken. Standard: 1,0 / 1,0 mm Führungstunnel: Der Kasten hinter jeder Öffnung. Ausschalten ergibt ein klassisches flaches Panel. Standard: an Höhe des Tunnels: Wie weit der Tunnel nach hinten steht. Standard: 8 mm Wandstärke des Tunnels: 1,2 mm entsprechen bei 0,4er Düse drei Wandlinien. Standard: 1,2 mm Einführfase am Tunnelrand: Trichter am hinteren Ende, damit der Keystone beim Einschieben nicht hakt. Standard: 0,8 mm 💡 Tipp 1: Bei engem Raster verschmelzen benachbarte Tunnel zu einer durchgehenden Kammerwand. Das ist kein Fehler, sondern hilft der Stabilität sogar. 💪 🏷️ Reiter: Beschriftung Portnummern gravieren: Nummern unter jeder Öffnung. Sie werden nur gesetzt, wenn Platz da ist; bei engen Reihen entfallen sie automatisch. Standard: an Erste Nummer: Startwert der Zählung. Gezählt werden nur echte Keystone-Plätze, Leerstellen und Bohrungen überspringt die Zählung. Standard: 1 Texthöhe / Gravurtiefe: Standard: 4 mm / 0,6 mm Schriftart: Freie Auswahl aus den MakerWorld-Schriften. Standard: Roboto Titel: Freier Text, etwa ein Raum- oder Etagenname. Leer lassen schaltet ihn ab. Y-Position des Titels: Höhenlage ab Plattenmitte, negativ ist unterhalb. Standard: −15 mm Texthöhe des Titels: Standard: 5 mm 💡 Tipp 1: Zweites Panel in derselben Reihe? Setz die erste Nummer auf 13, dann läuft die Zählung über beide Panels durch. 🔢 💡 Tipp 2: Gravurtiefe über 1 mm bringt optisch nichts mehr, kostet aber Druckzeit. 💡 Tipp 3: Wer die Nummern farbig will, druckt sie mit einem Filamentwechsel in der zweiten Schicht — bei 0,6 mm Tiefe reicht ein Wechsel bei 0,4 mm. 🎨 ⚙️ Reiter: Erweitert Der Advanced-Modus ersetzt die automatische Reihenbildung durch vier Textzeilen, in denen du jeden Platz einzeln festlegst. Advanced-Modus: Schaltet auf die Textzeilen um. Standard: aus Reihe 1 bis 4: Die Slots einer Reihe, durch Komma getrennt. Leere Zeile heißt: Reihe existiert nicht. Y-Position Reihe 1 bis 4: Höhenlage ab Plattenmitte. 999 bedeutet automatisch, dann werden die Reihen gleichmäßig verteilt. Standard: 999 X-Versatz Reihe 1 bis 4: Verschiebt eine Reihe seitlich aus der Mitte. Standard: 0 Frontplattendicke frei: Wie im Reiter Rack, aber in 0,1er-Schritten und bis 20 mm. 0 heißt: Wert aus dem Reiter Rack verwenden. Standard: 0 Materialstärke an der Öffnung frei: Dasselbe für den Frontsteg, wieder mit 0 als Neutralwert. Standard: 0 🔤 Die Token-Syntax TokenBedeutungK🔌 Standard-Keystone in der eingestellten GrößeK20x25📐 eigener Ausschnitt, 20 mm breit und 25 mm hochR12⭕ runde Bohrung mit 12 mm Durchmesser, etwa als Kabeldurchführung.⬜ leerer Platz in voller Rasterbreite, kein Ausschnitt_▫️ halber Leerplatz, für feine VerschiebungenBeispiel: K,K,K,.,K,K,K20x25,_,R16,K → drei Keystones, eine Lücke, zwei Keystones, ein Sonderausschnitt, ein halber Abstand, eine Kabelbohrung, ein Keystone. 💡 Tipp 1: Groß- und Kleinschreibung sowie Leerzeichen sind egal. K, k , K funktioniert genauso wie K,K,K. 😌 💡 Tipp 2: Mit . gruppierst du Ports optisch — etwa vier Ports pro Etage mit einer Lücke dazwischen. Sieht im Rack deutlich aufgeräumter aus als zwölf gleichmäßige Löcher. 💡 Tipp 3: R20 eignet sich prima für eine Kabeldurchführung zu einem Gerät hinter dem Panel, R8 für einzelne Stromkabel. ✂️ Reiter: Druck: Teilen Für Drucker, deren Bett keine 254 mm hergibt. Das Panel wird in zwei Hälften zerlegt, die über einen Schwalbenschwanz ineinandergreifen und zusätzlich verschraubt werden. Beide Hälften liegen fertig sortiert auf der Platte. 🖨️ Panel teilen: Schaltet die Teilung ein. Standard: aus Position der Trennung: Wo getrennt wird, ab Plattenmitte. Standard: 0 Länge des Schwalbenschwanzes: Wie weit die Verzahnung greift. Standard: 12 mm Breite an der Basis / an der Spitze: Die Spitze muss breiter sein als die Basis, sonst ist es kein Schwalbenschwanz. Beide Werte werden automatisch verkleinert, wenn die Verbindung sonst in den Nachbartunnel schneiden würde. Standard: 7 / 11 mm Abstand der Verbindung von Ober- und Unterkante: Standard: 7 mm Spiel in der Verbindung: Bei zu strammem Sitz auf 0,2 erhöhen, bei Wackeln auf 0,1 senken. Standard: 0,15 mm Dicke der Verschraubungslasche: Liegt hinten auf und nimmt das Gewinde auf. Standard: 3 mm Überlappung der Lasche: Wie weit sie über den Schwalbenschwanz greift. Standard: 6 mm Durchgangsloch für die Schraube: 3,4 mm für M3. Standard: 3,4 mm Kernloch in der Lasche: 2,6 mm für selbstschneidende M3. Standard: 2,6 mm 💡 Tipp 1: Läuft die Trennlinie mitten durch einen Port, verschieb die Position der Trennung um ein paar Millimeter, bis sie in einem Steg landet. 💡 Tipp 2: Die Überlappung der Lasche kurz halten. Der Bereich druckt als Brücke, und je länger sie wird, desto eher hängt sie durch. ⚠️ 💡 Tipp 3: Bei 1 HE wird der Schwalbenschwanz automatisch schmaler gerechnet, damit er den Nachbartunnel nicht anschneidet. Ein Hinweis dazu erscheint in der Konsole — das ist kein Fehler, sondern die Kollisionsprüfung bei der Arbeit. ✅ 🔧 Wenn etwas nicht passt ProblemLösung🔌 Keystone wackeltToleranz in 0,05er-Schritten verringern🚫 Keystone geht nicht reinToleranz erhöhen, prüfen ob die Buchse breiter als 14,5 mm baut⚠️ Keystone rastet nicht einMaterialstärke an der Öffnung auf 1,8 mm senken oder Freimachung für die Rastnase einschalten📉 Weniger Ports als eingestelltPassen nicht in die Breite — Raster oder Auflagering verkleinern, breiteres Rack wählen oder Portanzahl reduzieren📉 Weniger Reihen als eingestelltDasselbe in der Höhe — mehr Höheneinheiten wählen🗄️ Panel passt nicht ins RackLochabstand nachmessen und über Benutzerdefiniert eintragen, oder Langloch-Zugabe erhöhen💡 Tipp: Die Konsole nennt dir bei jeder Konfiguration die tatsächlich gebauten Ports und Reihen im Format Ports 12/20 — angefordert gegen gebaut. Ein Blick dorthin beantwortet die meisten Fragen sofort. 👀 📊 Maße zum Nachschlagen MaßWert10"-Frontplatte254 mm, Lochabstand 236,5 mm19"-Frontplatte482,6 mm, Lochabstand 465,1 mm1 Höheneinheit44,45 mmLochraster je HE (EIA-310)6,35 / 22,225 / 38,1 mm ab UnterkanteKeystone-Öffnung14,5 × 16,0 mm  Boost Me🚀 Gefällt dir das Modell? Dieses Panel steckt in vielen Stunden Konstruktion, Testdrucken und Toleranzfeilerei. Wenn es dir hilft, freue ich mich riesig über deine Unterstützung: ⭐ Boost, kostet dich nichts und hilft dem Modell enorm, gefunden zu werden 👍 Like und ❤️ Favorit, damit du es später wiederfindest 📸 Make hochladen, ich schaue mir jedes einzelne an, besonders gerne ungewöhnliche Advanced-Layouts 💬 Kommentar mit deiner Konfiguration, davon profitieren alle anderen 🔔 Folgen Danke💬 Feedback Fehler, Wünsche oder eine Konfiguration, die nicht aufgeht? Ab in die Kommentare, ich lese mit und pflege das Modell aktiv. 🛠️ Und wenn du es gedruckt hast: Make hochladen und Boost dalassen 🚀 damit findet es der nächste Homelab-Bastler auch. Danke! 🙏
