Parametrischer DIN-Schienen-Adapter (Hutschiene)

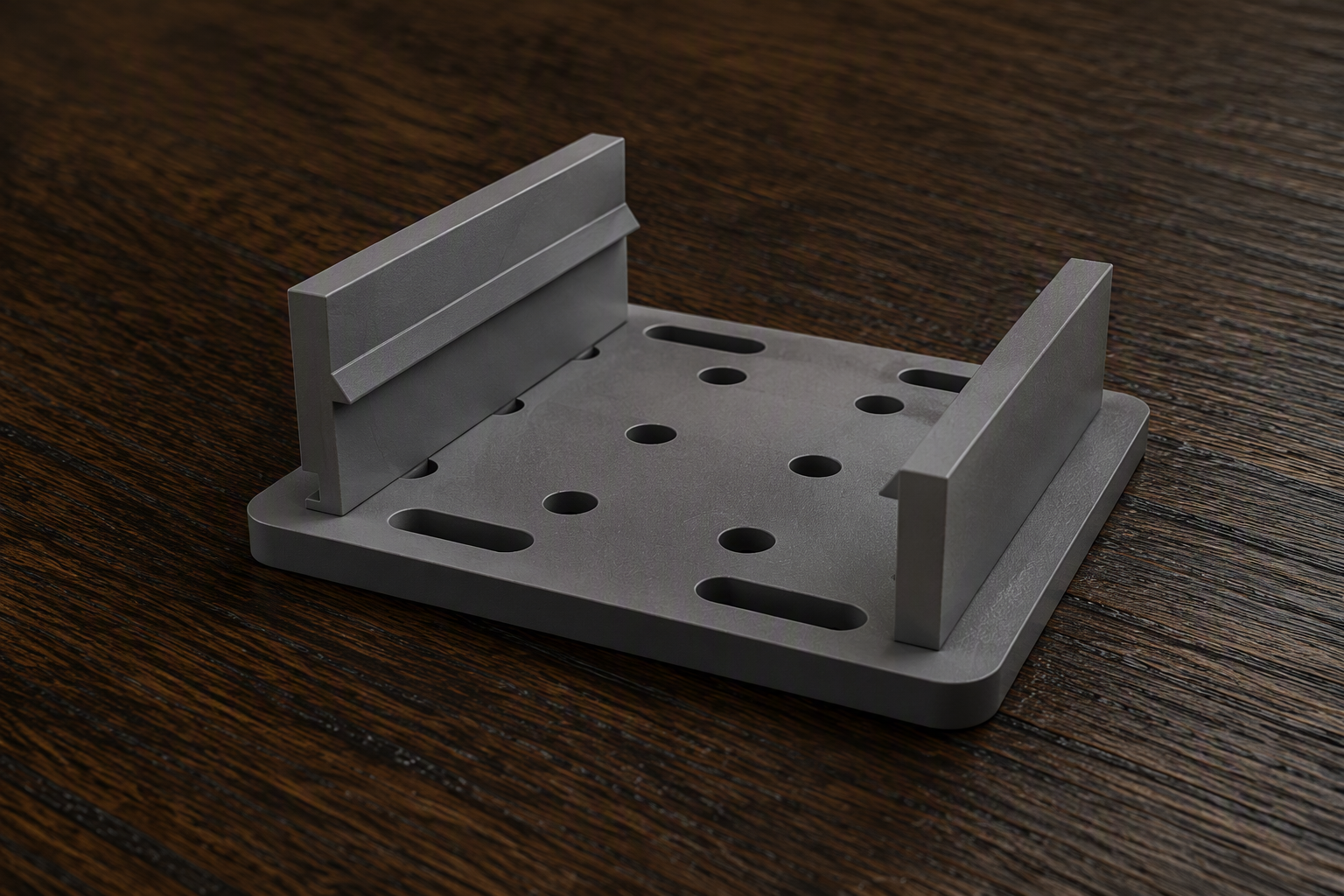

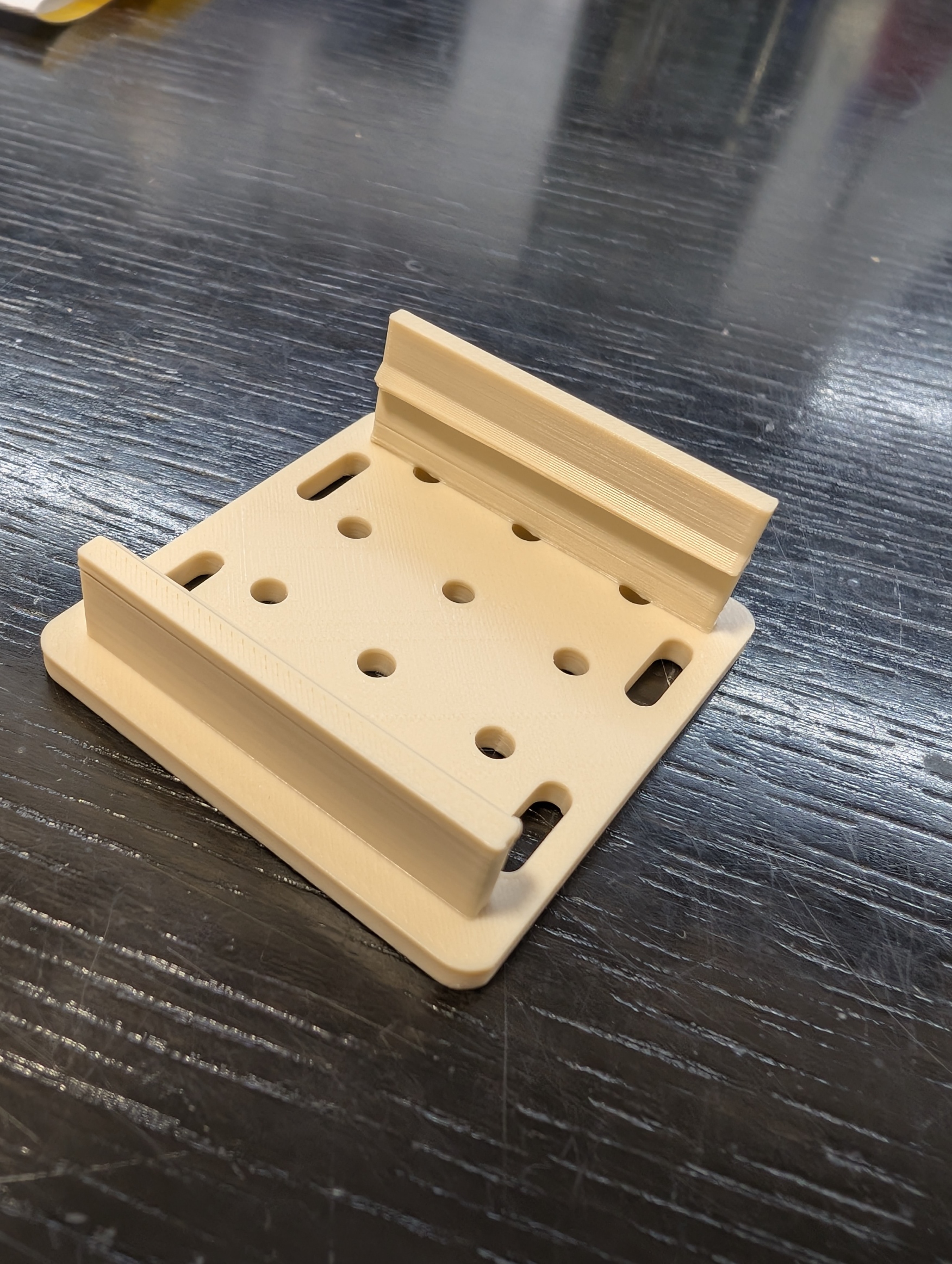

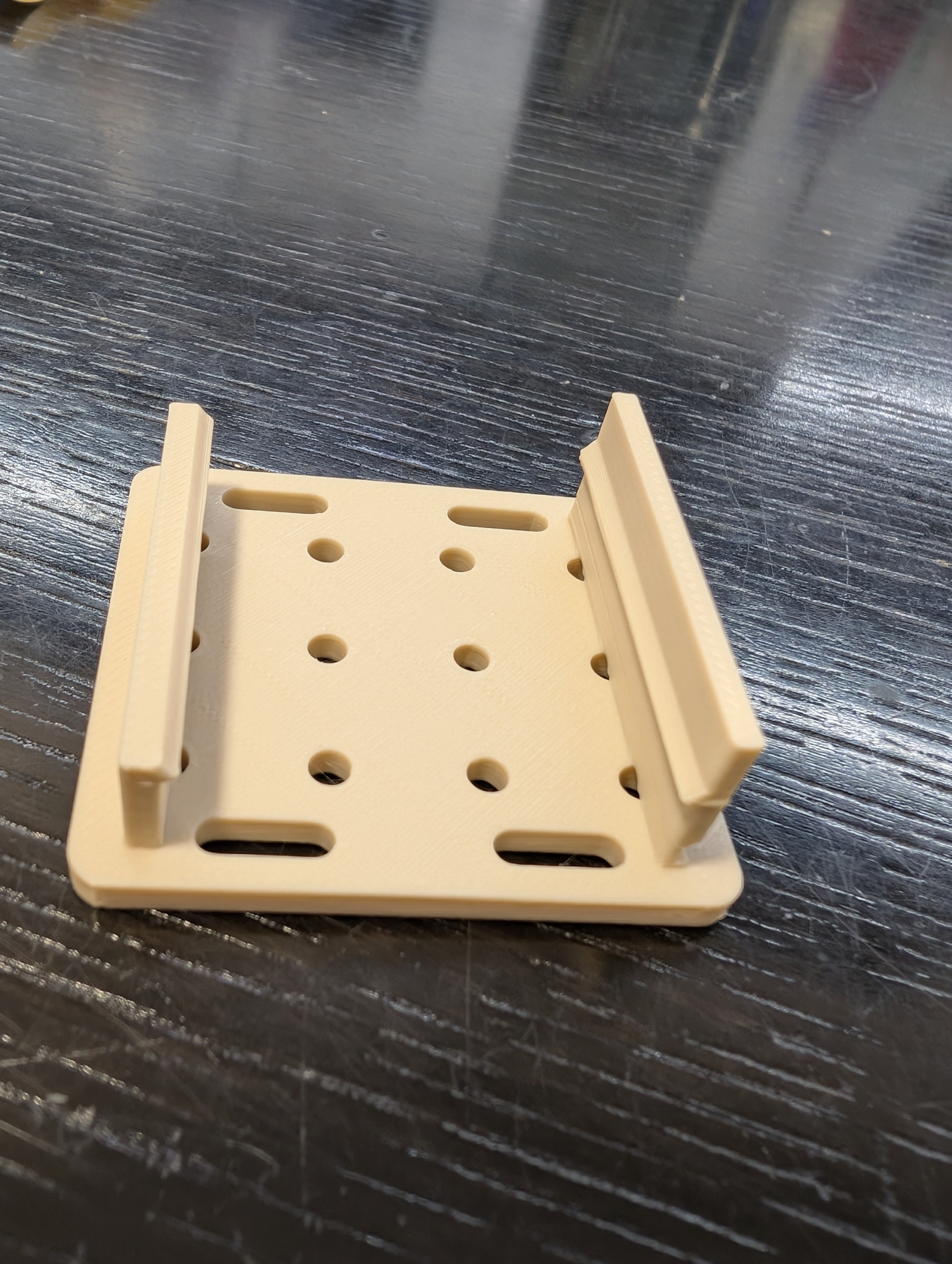

Parametrischer DIN-Schienen-Adapter (Hutschiene) — Smart-Home, Relais, Netzteile… d.h. alles was man gerne an diese genormten Schienen befestigen möchte. Fully parametric DIN-rail (top-hat) mounting adapter with a flexible hole pattern — snap-on or slide-on clip, for smart-home modules, relays and power supplies. Everything adjustable in the MakerWorld Customizer. Eine voll parametrische Montageplatte, die auf genormte DIN-/Hutschienen aufgeclipst wird. Damit befestigst du beliebige Komponenten (Smart-Home-Module, Relais, Shelly, ESP, Netzteile, Klemmen, Sensoren …) sauber im Schaltschrank oder Verteiler. Das Lochbild ist bewusst flexibel gehalten, damit fast jedes Bauteil verschraubt oder mit Kabelbindern an einer DIN / Hutschiene fixiert werden kann. Highlights DIN-Normen als Pull-down — die passende Schiene einfach im Customizer wählen (DIN EN 60715): TH 35 × 7.5 (Standard), TH 35 × 15 (schwere Lasten), TH 15 × 5.5 (Miniatur) oder Benutzerdefiniert. Zwei Klemm-MechanismenSnap-on (Federclip) — auf die Schiene aufrasten, mit Lösehebel wieder abnehmbar. Slide-on (starr) — von der Seite aufschieben, maximal steif für schwere Bauteile. Flexibles Montage-Muster — Lochraster (exakte Anzahl Spalten × Reihen), Langlöcher, beides kombiniert, oder Blankoplatte. Bei beides sitzen die Bohrlöcher in der Mitte, die Langlöcher an den Seiten. Zusätzlich Kabelbinder-Schlitze an den Enden. Senkkopf-kompatibel — optionale Senkung für Bohrlöcher und Langlöcher, wählbar innen oder außen auf der Montageplatte (die Clip-/Schienenseite bleibt flach zum Aufklippsen). Narrensicher — unsinnige Werte werden gar nicht erst umgesetzt: der Customizer begrenzt jeden Regler, und harte Prüfungen (assert) stoppen den Export mit Klartext-Meldung, wenn eine Kombination nicht druck- oder montierbar wäre. Druckfertig ausgerichtet — Montagefläche liegt flach auf dem Bett, Clip zeigt nach oben. Keine Stützen nötig.   DIN-Schienen-Normen (recherchiert) Maße nach DIN EN 60715:2018 (löste EN 50022 / 50045 ab): Norm (Auswahl)GesamtbreiteHöhe/TiefeHutbreiteBlechdicketypische NutzungTH 35 × 7.535 mm7.5 mm27 mm1.0 mmStandard — Relais, Automaten, Smart-HomeTH 35 × 1535 mm15 mm27 mm1.5 mmschwere/größere GeräteTH 15 × 5.515 mm5.5 mm10.5 mm1.0 mmMiniatur / ReihenklemmenBenutzerdefiniertfreifrei——SonderprofileHinweis: Die G-Schiene (G 32, EN 50035) hat ein grundlegend anderes Clip-Prinzip (Untergriff von innen) und ist bewusst nicht enthalten — dieser Adapter deckt die weit verbreitete Hutschienen-Familie (TH/Top-Hat) ab, die ~95 % aller Smart-Home- und Elektronik-Anwendungen abdeckt. Quellen: en.wikipedia.org/wiki/DIN_rail · de.wikipedia.org/wiki/Tragschiene Standard-Maße EigenschaftWertPlatte (B × L × H)48 × 45 × 3 mmSchieneTH 35 × 7.5Klemm-ModusSnap-on (Federclip)LochbildRaster (M3-frei, Ø 3.4 mm) + Kabelbinder-SchlitzeAlle Werte sind im Customizer anpassbar. Klemm-Modi im Vergleich Snap-on (Federclip) — eine Wand ist fix, die andere federt über einen dünnen Federhals aus und rastet über die Schienenkante. Ein Lösehebel oben erlaubt das Abnehmen mit dem Finger/Schraubendreher. Ideal für Module, die man wieder abnehmen will. Slide-on (starr) — beide Wände starr; der Adapter wird seitlich auf die Schiene geschoben. Maximale Steifigkeit für schwere Bauteile (z. B. Netzteile), kein Federbruch möglich. Montage — so wird's zusammengebaut Der Adapter macht nicht-DIN-Geräte hutschienentauglich. Aufbau von der Wand nach außen: Wand → DIN-Hutschiene → Clip/Schenkel → Grundplatte → dein Gerät Gerät anschrauben — dein Bauteil auf die Montagefläche (die ebene Seite ohne Clip) legen und mit Senkkopfschrauben festschrauben. Die Senkfasen liegen auf der Montageseite, d. h. die Köpfe sitzen bündig, das Gerät liegt plan auf, und die Clip-/Schienenseite bleibt völlig flach. Auf die Schiene setzen — die Baugruppe auf die Hutschiene aufrasten (Snap-on, mit Lösehebel wieder abnehmbar) oder von der Seite aufschieben (Slide-on). :warning: Schraubenlänge beachten: Die Löcher liegen mittig über dem Schienenkanal. Verwende kurze Schrauben (die im Gerät bzw. in Gewindeeinsätzen/Standoffs greifen), damit die Spitze nicht auf der Clip-Seite herausragt und im eingebauten Zustand an die Schiene stößt. Bei 3 mm Platte genügen Fasentiefe (~1.4 mm) + etwas Gewinde ins Gerät. DIN-Schienen-Norm — rail_norm (Pull-down). Bei Benutzerdefiniert: custom_rail_width, custom_rail_depth. Klemm-Mechanismus — clip_mode (snap/slide), wall_thickness, spring_wall_thickness, hook_catch (Untergriff), hook_height, fit_clearance (Spiel), neck_thickness (Federhals), release_lever + lever_height. Grundplatte — plate_width (quer zur Schiene), plate_length (entlang der Schiene), plate_thickness, corner_radius. Montage-Muster — mount_pattern (none / grid / slots / grid+slots), hole_cols × hole_rows (Anzahl Bohrlöcher), hole_diameter, hole_margin, countersink (Senkung für Senkkopfschrauben, auf der Montageseite), slot_count / slot_width / slot_length (Langlöcher), cable_tie_slots + tie_slot_width / tie_slot_length. Bei beides (grid+slots) liegen die Bohrlöcher in der Mitte, die Langlöcher an den Seiten der Mittelzone — überlappungsfrei. Alle Löcher bleiben zwischen den Klemmwänden (nie unter einem Schenkel → volle Druckstabilität). Tipp Fein-Fit: Klemmt der Clip zu stramm, fit_clearance in 0.1-Schritten erhöhen. Sitzt er zu locker, verringern. Rastet der Snap-Clip schwer ein, neck_thickness reduzieren (dünnerer Hals = leichter federnd). Druck-Empfehlungen Das Modell ist bereits korrekt ausgerichtet — bitte so drucken, wie es geladen wird: Orientierung: Montagefläche unten auf dem Bett, DIN-Clip nach oben. So entsteht eine glatte Sichtfläche, und die Haken haben nur kurze, selbsttragende 45°-Überhänge. Stützen: nicht nötig. Brim: 5–8 mm empfohlen — die schmalen, hohen Klemmwände (v. a. bei TH 35 × 15 und bei ABS/ASA/CF) neigen sonst zum Ablösen/Warping. Brim & Stützen stellst du selbst in Bambu Studio ein. EinstellungEmpfehlungSchichthöhe0.2 mm (0.16 mm für feinere Haken)Wände / Perimeter≥ 4 (Klemmwände sind tragend)Top / Bottom Layer≥ 4Infill40–60 % (Gyroid), tragende TeileBrim5–8 mmStützenkeineFilament-Empfehlung (Stabilität & Wärme) DIN-Adapter tragen oft warme Bauteile (Netzteile, Relais) im geschlossenen Schaltschrank. Deshalb zählen Wärmeformbeständigkeit und Steifigkeit/Maßhaltigkeit mehr als bei Deko-Drucken. Richtwerte (Quelle: Simplify3D Materials Guide, Bambu Lab): FilamentWärmeformbest. (ca.)SteifigkeitZähigkeitEignungPLA / PLA+~50–60 °Chochsprödenur kühle Umgebung / TestdruckPETG~70–75 °Cmittelhochguter Allrounder, ideal für Snap-ClipABS / ASA~95–100 °Cmittelhochwarme Schränke (ASA zusätzlich UV-fest)PC (Polycarbonat)~110–120 °Chochsehr hochHochlast + Hitze (schwer zu drucken)PA (Nylon)~80–95 °Cmittelsehr hochzähe, langlebige FederclipsPLA-CF~55–65 °Csehr hochsprödersteife Blankoplatte, aber nur kühlPETG-CF~75–80 °Csehr hochmittelEmpfehlung: steif + wärmestabilPA-CF / PET-CF~120–180 °C (HDT)sehr hochmittelProfi: max. Steifigkeit + HitzeSind CF-Filamente sinnvoll? — Ja, aber gezielt Carbonfaser (CF) erhöht Steifigkeit und Maßhaltigkeit, reduziert Verzug (Warping) und hebt die Wärmeformbeständigkeit an. Das ist genau richtig für die Trägerplatte, damit sie sich unter Last (z. B. Netzteil) nicht durchbiegt. Aber: CF macht das Material spröder. Der dünne, wiederholt biegende Federclip (Snap-on) hält mit einem zähen Kunststoff länger. Daraus folgt: Slide-on (starr, keine Feder): → CF-Filament ideal (PETG-CF / PA-CF) = maximale Steifigkeit. Snap-on (Federclip): → PETG oder PA / PA-CF = genug Steifigkeit und Federzähigkeit. Reines PLA-CF hier meiden (der Federhals kann brechen). Beste Allround-Wahl: PETG-CF für die Platte + Snap-Clip, oder PETG wenn nur einer. Düse: CF/Glasfaser sind abrasiv → gehärtete Stahldüse nötig. Die Bambu Lab H2C, P2S und P1S haben serienmäßig gehärtete Düsen und sind CF-tauglich. CF-Filamente vor dem Druck trocknen. Lizenz & Autor Autor: Jan Tiedemann · 2026 · Lizenz CC BY 4.0. Maße nach DIN EN 60715 (öffentlich dokumentiert).    Viel Spaß beim Aufräumen des Schaltschranks!
